Détection opto-électronique
(Code: WFL)
En Stock

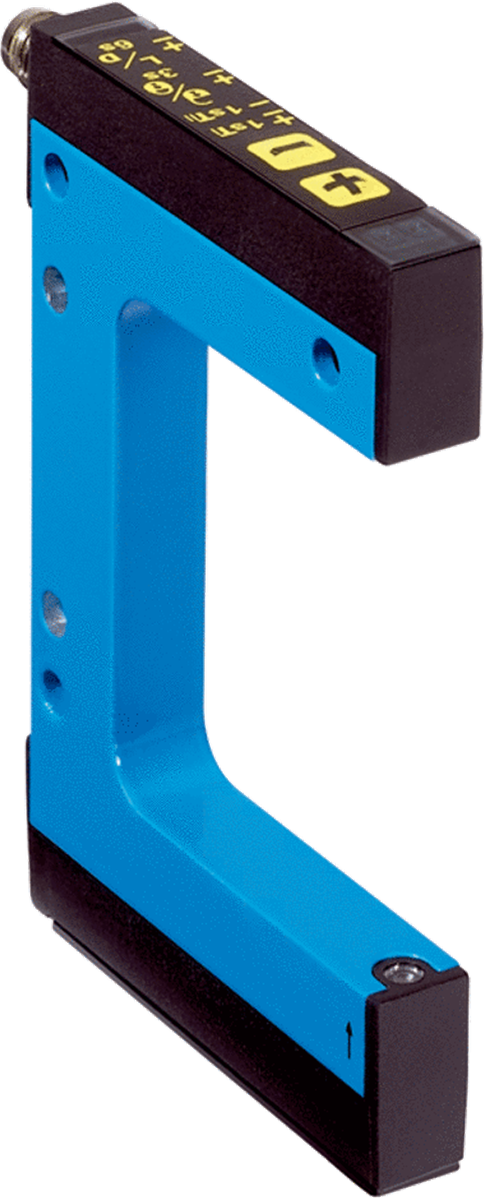

WF Laser, pour les pièces les plus petites et un positionnement précis
0g
WF Laser, pour les pièces les plus petites et un positionnement précis

La gamme de capteurs à fourche laser se distingue par son temps de réponse court et un faisceau laser visible extrêmement précis. L'émetteur et le récepteur, fonctionnant selon le principe unidirectionnel, se trouvent dans le même boîtier et ne nécessitent donc aucun ajustement. Cette configuration garantit une précision de positionnement maximale. Grâce aux temps de réponse extrêmement courts et à la résolution très élevée, les capteurs détectent parfaitement les petits objets, comme les aiguilles. Ils sont également conseillés pour détecter les objets transparents. Une gamme complète de 21 capteurs est disponible pour répondre aux conditions d'utilisation les plus diverses.

En bref
  • Faisceau laser très précis (laser classe 1)
  • Réglage simple et précis par apprentissage ou manuellement avec les boutons "+"/"-"
  • Temps de réponse rapide (100 µs max.)
  • Taille minimale des objets détectables 0,05 mm
  • Sortie commutation PNP et NPN
  • Sortie commutation lumière/obscurité
  • 21 modèles avec des largeurs et des profondeurs de fourche différentes
  • Boîtier robuste en aluminium IP 65
Vos avantages
  • La haute précision du faisceau laser garantit des résultats précis et homogènes sur toute la plage de mesure ainsi qu'une détection fiable des objets les plus petits
  • Le spot laser visible garantit un alignement simple et un ajustement rapide
  • Grande fiabilité du processus : réglage simple et fiable par le biais de l'apprentissage
  • La large gamme de fourches de différentes tailles garantit une grande flexibilité d'installation
  • Un boîtier en aluminium permet de répondre aux exigences des conditions d'utilisation industrielle les plus rudes
  • Caractéristiques techniques - aperçu
    Principe de fonctionnementPrincipe de détection optique
    Écartement de fourche2 mm ... 120 mm (selon le type)
    Profondeur de fourche42 mm ... 95 mm (selon le type)
    MDO0,05 mm
    Source d'émissionLaser, lumière rouge visible
    Fréquence de commutation10 kHz 1)
    Temps de réponse100 µs
    Fonction de commutationCommutation claire/sombre par bouton
    Mode de raccordementConnecteur mâle M8, 4 pôles
    IO-Link-
    IO-Link Funktionen-
    Advanced Funktionen-
    • 1) Pour un rapport clair/sombre de 1:1.
