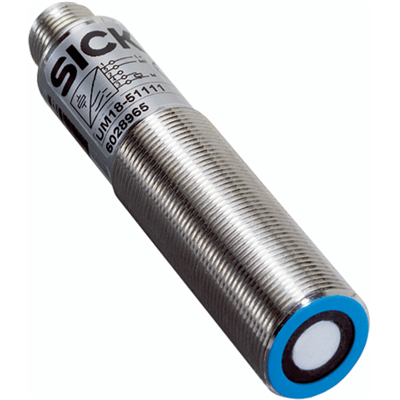

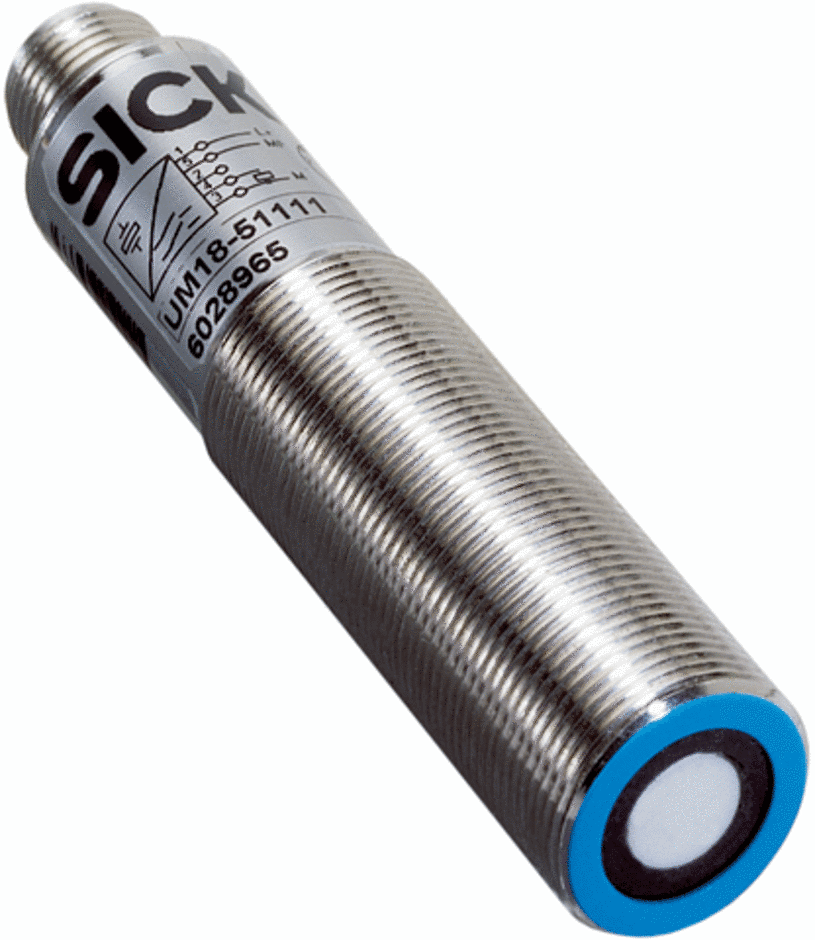

UM18

UM18

Détection opto-électronique
(Code: UM18)
En Stock
Réglage aisé, détection parfaite
0g
Réglage aisé, détection parfaite

Les capteurs de la gamme UM18 sont sobres tout en offrant un maximum de fonctions. Les capteurs à ultrasons UM18 sont disponibles en version droite ou coudée, pour une intégration aisée. Le boîtier en métal ou en plastique résiste aux conditions ambiantes les plus rudes. Grâce aux quatre portées jusqu'à 1.300 mm et à la signalisation de l'état par les LED, les capteurs sont particulièrement polyvalents. Outre les appareils à sortie de courant ou de tension analogique, il existe des variantes avec sortie de commutation PNP/NPN ou push-pull avec IO-Link.



En bref
  • Mesure fiable, quelles que soient la couleur du matériau, la transparence, la brillance et la lumière ambiante
  • Quatre portées jusqu'à 1.300 mm
  • Boîtier M18 court en métal ou en plastique d'une longueur de 41 mm
  • Forme droite ou coudée
  • Insensible à la poussière, à l'encrassement, à l'humidité et au brouillard
  • Sortie de commutation PNP/NPN, sortie analogique ou sortie de commutation push-pull avec IO-Link
  • Synchronisation et mode multiplexage disponibles
Vos avantages
  • Quatre portées jusqu'à 1.300 mm permettent de prendre en charge de nombreuses applications en souplesse
  • Intégration aisée grâce au boîtier M18 court, en forme droite ou coudée
  • Des filtres de mesure intelligents et des modèles à compensation thermique permettent d'obtenir des résultats fiables pour une excellente stabilité du processus
  • Le boîtier robuste monobloc garantit la grande disponibilité de l'installation
  • La synchronisation ou le multiplexage permettent l'exploitation simultanée de 10 capteurs, ce qui améliore la flexibilité et la sécurité des processus
  • Intégration fluide dans l'installation grâce au grand nombre de signaux de sortie disponibles
  • L'apprentissage par un câble protège le capteur contre les modifications de réglage involontaires
  • Solutions pour applications variées grâce à l'insensibilité et la fiabilité de la technologie à ultrasons
  • Caractéristiques techniques - aperçu
    Portée de travail, portée limite20 mm ... 1.000 mm, 350 mm, 250 mm, 600 mm, 1.300 mm (selon le type)
    Résolution

    0,08 mm

    0,2 mm

    0,069 mm

    (selon le type)

    Reproductibilité± 0,15 % 1)
    Temps de réponse32 ms ... 80 ms (selon le type)
    Durée de sortie8 ms ... 20 ms (selon le type)
    Sortie analogique

    1 x 0 V ... 10 V (≥ 100 kΩ)

    1 x 0 V ... 10 V (≥ 100 kΩ) 2)

    (selon le type)

    Sortie de commutation

    1 x PNP (500 mA) 3) 4)

    1 x NPN (500 mA) 3) 5)

    2 x PNP (500 mA) 3) 4)

    2 x NPN (500 mA) 3) 5)

    1 x PNP (200 mA) 4)

    1 x NPN (200 mA) 5)

    1 x push-pull PNP / NPN (100 mA) 3) 6)

    (selon le type)

    Sortie d'émissionDroit / coudé (selon le type)
    • 1) Par rapport à la valeur actuelle mesurée.
    • 2) Le lissage en aval du signal analogique peut prolonger de 200 % le temps de réponse en fonction de l'application.
    • 3) Sortie Q protégée contre les courts-circuits.
    • 4) PNP : HIGH = UV - (< 2 V) / LOW = 0 V.
    • 5) NPN : HIGH = ≤ 2 V / LOW = UV.
    • 6) Push-pull : PNP/NPN HIGH = UV - (< 4 V) / LOW < 2 V.
