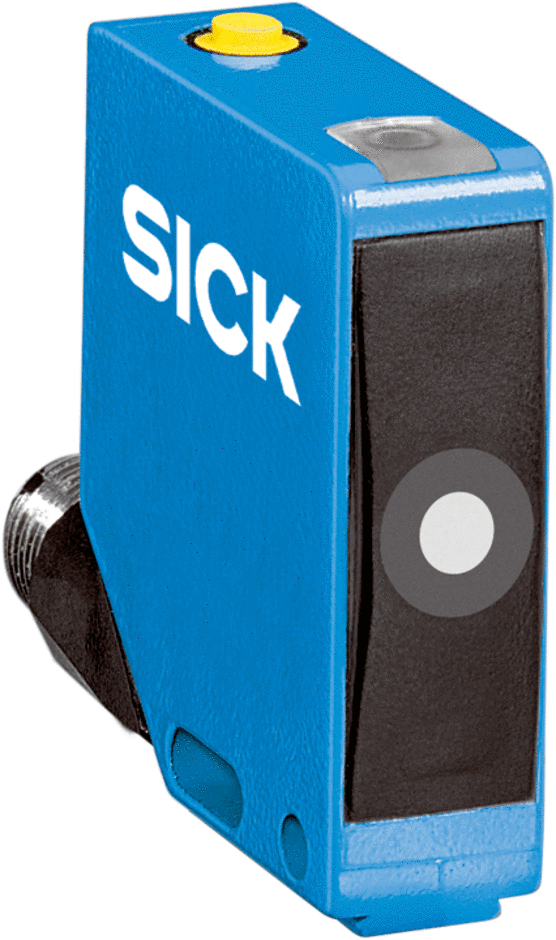

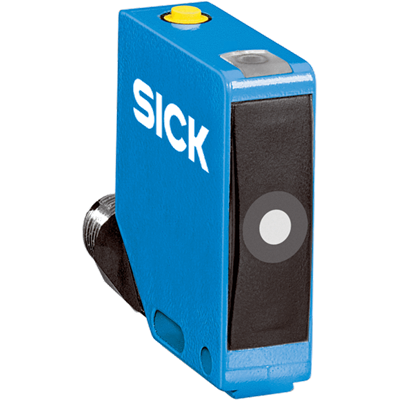

UC12

UC12

Détection opto-électronique
(Code: UC12)
En Stock
La technologie à ultrasons dans un capteur à forme classique
0g
La technologie à ultrasons dans un capteur à forme classique

Boîtier cubique éprouvé, utilisé dans les barrières photoélectriques courantes, désormais avec technologie à ultrasons. Les atouts de la gamme UC12 sont évidents :

le boîtier éprouvé, la manipulation aisée et les avantages de la technologie à ultrasons prennent le relais là où les capteurs optiques atteignent leurs limites. L'UC12 détecte efficacement les objets sombres ou transparents.


En bref
  • Les films transparents, le verre, les liquides et les bouteilles sont également détectés quelles que soient la couleur du matériau et la lumière ambiante
  • Apprentissage facile et rapide à l'aide de la touche d'apprentissage
  • Insensible à la saleté, à la poussière et au brouillard
  • Deux sorties de commutation complémentaires (Q, /Q)
  • Excellente élimination d'arrière-plan (HGA)
  • Trois modes : distance à l'objet (DtO), fenêtre (Wnd) ou objet entre capteur et arrière-plan (ObSB)

Vos avantages
  • La mise en service rapide par le bouton d'apprentissage réduit le coût de la mise en route
  • La compatibilité mécanique absolue avec les barrières photoélectriques permet d'exploiter le meilleur de notre technologie dans chaque application, sans modifier l'installation
  • La flexibilité élevée apportée par les différents modes permet d'adapter le capteur à l'application et d'accroître la fiabilité et la productivité
  • La compensation des variations de température intégrée garantit des mesures fiables et précises pour des résultats optimaux
  • La sortie TOR de sécurité complémentaire signale immédiatement toute rupture du câble et évite les erreurs de production.


  • Caractéristiques techniques - aperçu
    Portée de travail, portée limite20 mm ... 250 mm, 250 mm, 350 mm (selon le type)
    Résolution0,1 mm
    Reproductibilité± 0,15 % 1)
    Temps de réponse30 ms
    Durée de sortie8 ms
    Sortie de commutation

    2 x PNP (500 mA) 2) 3) 4)

    2 x NPN (500 mA) 2) 3) 5)

    (selon le type)

    Sortie d'émissionDroit
    • 1) Par rapport à la valeur actuelle mesurée.
    • 2) Sortie Q protégée contre les courts-circuits.
    • 3) Sorties de commutation antivalentes (Q, Ǭ)
    • 4) PNP : HIGH = UV - (< 2 V) / LOW = 0 V.
    • 5) NPN : HIGH = ≤ 2 V / LOW = UV.
