Système complet hautement disponible avec des temps de réponse courts

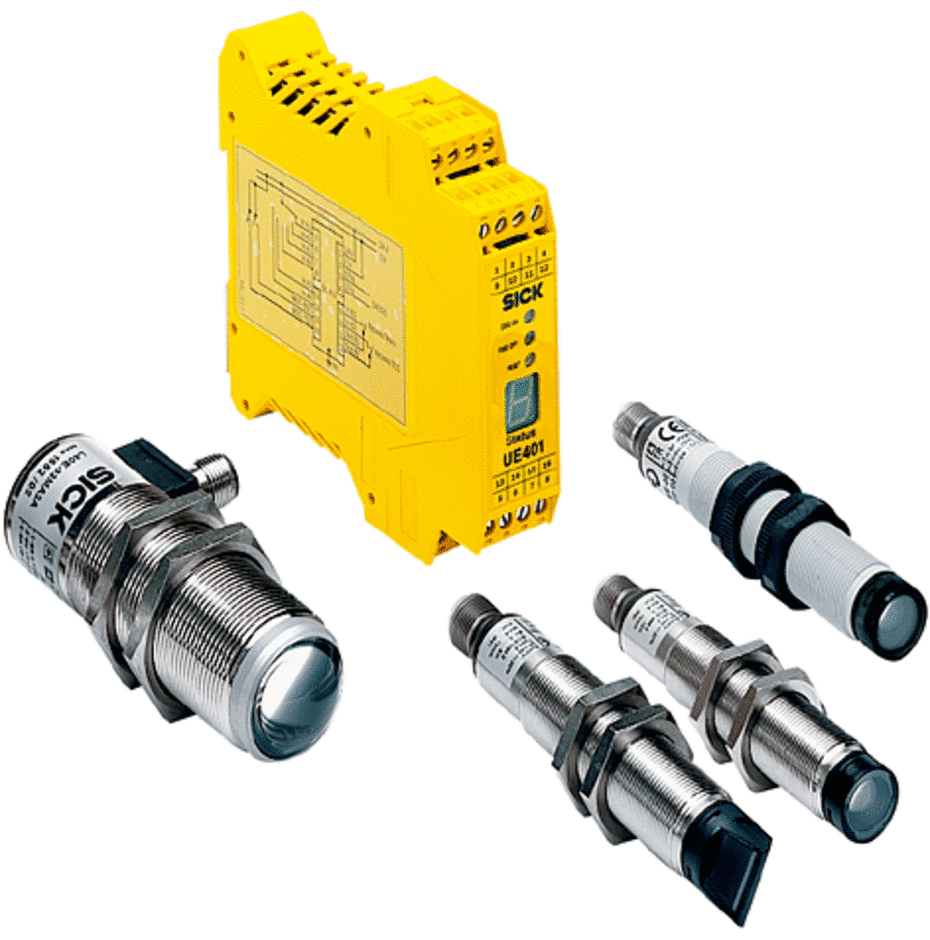

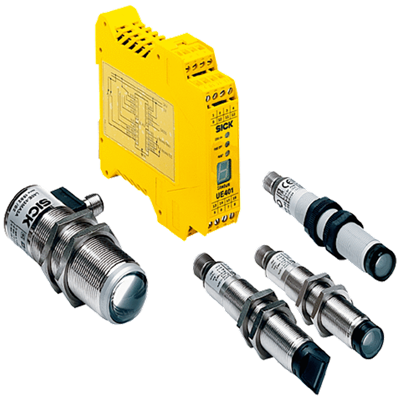

Le système L4000 comprend un appareil d'évaluation
de sécurité UE401 et des barrières photoélectriques de sécurité.
L'appareil d'évaluation de sécurité UE401 est le trait d'union entre les
barrières photoélectriques de sécurité et la commande de la machine. Il
permet de connecter jusqu'à 4 paires de capteurs (combinaison
émetteur-récepteur) ou jusqu'à 8 paires de capteurs en cascade. Les LED
couleur fournissent des informations sur site sur l'état de
fonctionnement. Les messages d'état et d'erreur apparaissent sur
l'afficheur à 7 segments de l'appareil d'évaluation de sécurité UE401
pour effectuer un diagnostic rapide. L'option de connexion de 8 paires
de capteurs maximum, les versions à portées sélectionnables,
l'adéquation aux applications extérieures et l'utilisation de miroirs de
renvoi permettent de prendre en charge des tâches de protection
complexes.
En bref
- Type 4 (CEI 61496), SIL3 (CEI 61508), PL e (EN ISO 13849), uniquement avec UE401
- Petits capteurs M18 d'une portée pouvant atteindre 10 m
- Capteurs M30 compacts d'une portée pouvant atteindre 60 m
- Indice de protection IP 67
- Plage de températures -20 °C ... 55 °C
- Dispositif d'évaluation miniature (22,5 mm) avec contrôle des contacteurs commandés (EDM) et verrouillage de redémarrage (RES)
- Temps de réponse court de 30 ms max.
- Jusqu'à 8 capteurs en cascade
Vos avantages
- Intégration facile grâce à leur forme compacte et leur portée maximale
- Intégration flexible de l'appareil permettant la création de contrôles d'accès personnalisés
- Les temps de réponse courts réduisent les distances de sécurité et la surface de production
- Convient parfaitement aux conditions ambiantes extrêmes comme la chaleur, le froid ou l'humidité
- Configuration aisée sans accessoire supplémentaire, uniquement à l'aide de cavaliers
Caractéristiques techniques - aperçu
| Portée | 0 m ... 60 m (selon le type) |
| Source d'émission/type de lumière | LED / lumière rouge visible |
| Encombrement | M18 / M30, (selon le type)
107,7 mm
97,7 mm
100 mm
(selon le type) |
| Tension d'alimentation | 24 V DC (19,2 V DC ... 28,8 V DC) |
| Indice de protection | IP 67 (EN 60529) |
| Température de service | -20 °C ... +55 °C |
| Type | Type 4 (CEI 61496) 1) |
| Niveau de performance | PL e (EN ISO 13849) 1) |
