Sigma-7_400V

Sigma-7_400V

(Code: Sigma-7_400V)
En Stock

Sigma-7 Standard moteurs rotatif

0g

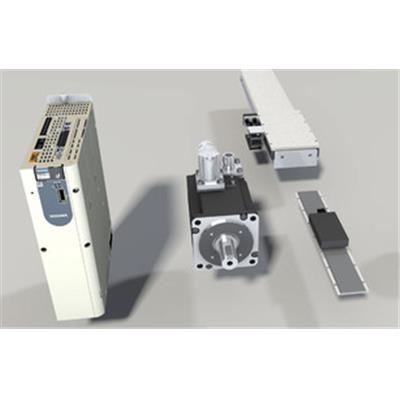

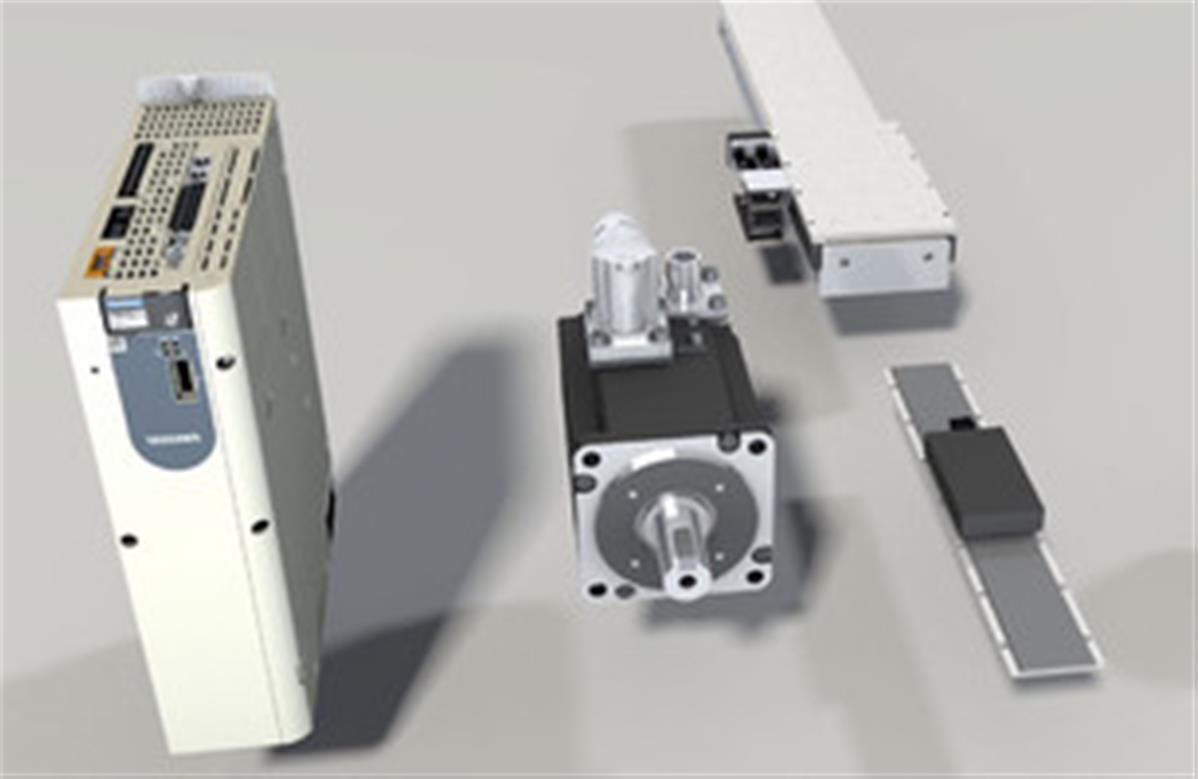

La nouvelle série Sigma-7

 Rapide - Rapide - Fiable

Le développement de la nouvelle série Sigma-7 a porté sur trois objectifs principaux: la mise en service toujours rapide, sortie de production élevée et de fiabilité opérationnelle maximale. La série offre une réponse puissante aux exigences actuelles du marché pour les constructeurs de machines et les clients finaux dans l'industrie de la production. Sigma-7 offre notamment un grand potentiel pour les plantes d'emballage, la fabrication de semi-conducteurs, la transformation du bois et des machines d'impression numérique.

 Amplificateur

entrée triphasée
bus de terrain intégré

EtherCAT
MECHATROLINK-III

Simple et double amplificateur axe
Daisy-Chain-Connection

  Motors

connecteurs Plug-and-Turn selon les normes européennes
(M12, M17, M23 et M40)
Disponible à partir de 200 W à 3 kW

SGD7S


Sigma-7 Simple Axis

 La série Sigma de disques servo a évolué dans les Sigma-7 des servomoteurs, qui vous offre l'expérience ultime dans sept domaines clés et délivre la solution optimale qui ne YASKAWA peut offrir.

  • Comprehensive moteur et amplificateur Gamme de puissance de 200 W à 3 kW
  • Économies grâce à la performance. La baisse des coûts de production, les économies d'énergie et une productivité plus élevée, aucun refroidissement supplémentaire nécessaire, le rendement supérieur
  • Des dispositifs de sécurité. Intégration harmonieuse des normes de sécurité légales obligatoires
  • Haute efficacité. Très faible génération de chaleur
  • Haute précision. Niveau suivant 24-bit codeur absolu pour une précision maximale
  • Performance du système impressionnant. Très haute précision fait équipe avec rapide, lisse
  • opération
  • Fiabilité exceptionnelle. Encore plus de fiabilité à votre production
  • Gain de style livre pour le montage côte à côte
  • Single- & amplificateur de deux axes
  • Daisy-Chain-Connection

Spécifications de base

Type Single Axis Amplifier
Range 200 W - 3 kW
Voltage 400 V AC
Interface Options EtherCAT
MECHATROLINK-III (second half of 2016)

SGD7W


Double amplificateur Axis

La série Sigma de disques servo a évolué dans les Sigma-7 des servomoteurs, qui vous offre l'expérience ultime dans sept domaines clés et délivre la solution optimale qui ne YASKAWA peut offrir.

  • Gamme complète de puissance jusqu'à 2 x 1,5 kW
  • Économies grâce à la performance. La baisse des coûts de production, les économies d'énergie et une productivité plus élevée, aucun refroidissement supplémentaire nécessaire, le rendement supérieur
  • Des dispositifs de sécurité. Intégration harmonieuse des normes de sécurité légales obligatoires
  • Haute efficacité. Très faible génération de chaleur
  • Haute précision. Niveau suivant 24-bit codeur absolu pour une précision maximale
  • Performance du système impressionnant. Très haute précision fait équipe avec, le bon fonctionnement rapide
  • Fiabilité exceptionnelle. Encore plus de fiabilité à votre production.
  • Trois phases d'entrée
  • Conception très compacte


Type Dual Axis Amplifier
Range 2 x 0.75 kW - 2 x 1.5 kW
Interface Options EtherCAT
MECHATROLINK-III
Availability Second half of 2016


Sigma-7 Standard moteurs rotatif

SGM7A
SGM7G
SGM7J






Les Sigma-7 moteurs fournissent une grande efficacité: la longueur est réduite de jusqu'à 20% par rapport à Sigma-5 moteurs de même capacité, et la production de chaleur est considérablement réduit. Les moteurs avec leur très haute résolution de 24 bits remplissent les plus hautes exigences de vitesse et de précision constante.

Spécifications de base

Temps Note Continu
Resistance d'isolement 500 VDC, 10 MΩ min.
Température ambiante 0 ° C à 40 ° C (avec déclassement jusqu'à 60 ° C)
Excitation Aimant permanent
Tension de résistance 1500 Vca pendant une minute
Enceinte Totalement fermé, autoventilé IP67 (sauf pour l'ouverture de l'arbre)
Humidité ambiante humidité relative de 20% à 80% (sans condensation)
Le sens de rotation Dans le sens antihoraire (CCW) en référence de la marche avant, vu du côté de la charge
SERVOPACK applicable SGD7S, SGD7W
Type de modèle SGM7A, faible inertie
SGM7G, inertie moyenne
 SGM7J, medium inertia
Puissance nominale (kW) 0.050 - 7.0 0,3 - 15 0.050 - 0.750
Couple nominal (Nm) 0.159 - 22.3 1.96 - 95.4 0.159 - 2.39
Instantanée Couple de pointe(Nm) 0.557 - 54.0 5.88 - 224 0.557 - 8.36
Vitesse nominale (min-1) 3000 1500 3000
Vitesse MAX (min-1) 6000 3000 (2000) 6000
