Servopack Type: SGDV
1/3 CA 230V, 50/60Hz, +10%/-15%, 0,05kW - 1,5kW
3 CA 380V - 480V, 50/60Hz, +10%/-15%, 0,5kW - 15kW
Servomoteur Type: SGMAV, SGMEV, SGMGV, SGMJV, SGMSV
3 CA 230V, 3000min-1, 0,159Nm - 2,39Nm, 50W - 1.5kW
3 CA 400V, 1500min-1, 1,96Nm - 28,4Nm, 0,3kW - 15kW
3 CA 400V, 3000min-1, 0,637Nm - 22,3Nm, 200kW - 7kW
Précis, évolutif et très dynamique

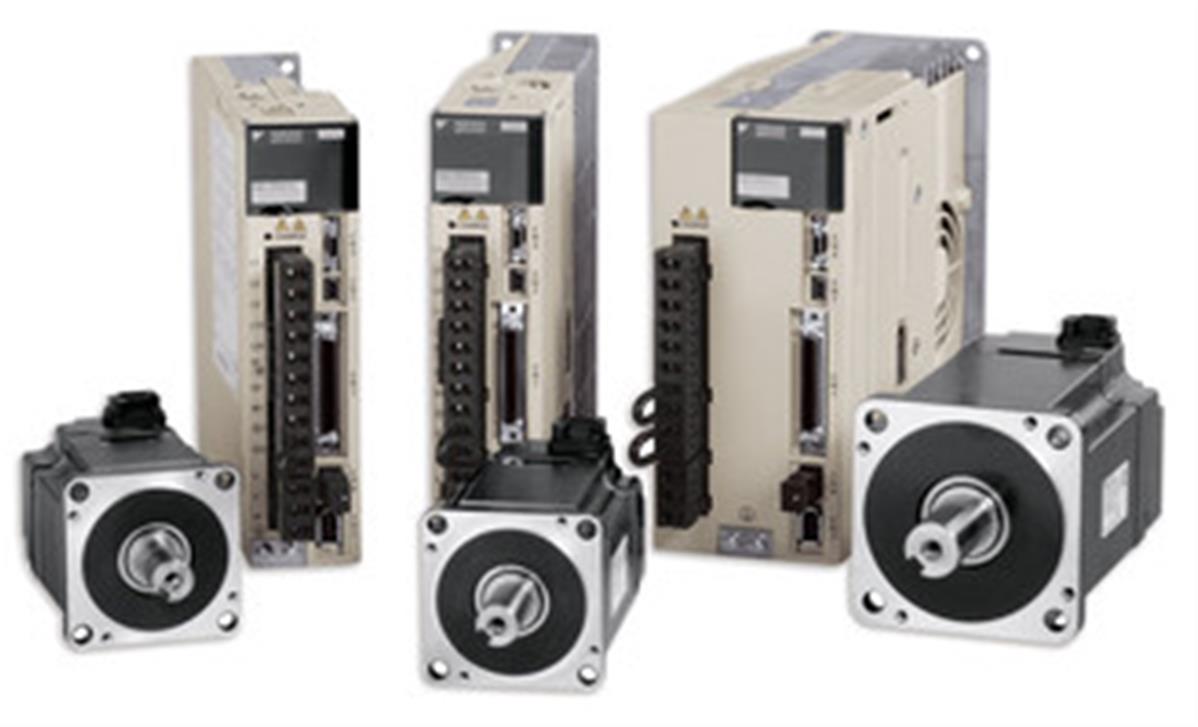

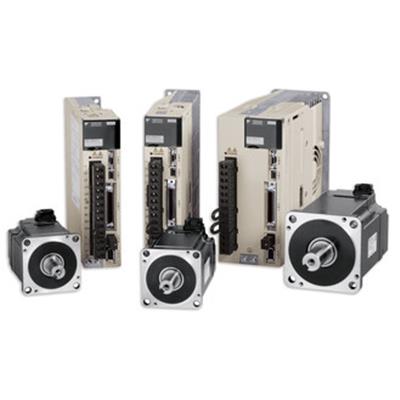

La série des servo-moteurs Sigma-5 YASKAWA propose des moteurs
rotatifs standards aussi bien que des variateurs de fréquence linéaires
et rotatifs et des coulisseaux linéaires. Cette large variété de
systèmes de variateurs couvre toutes les demandes du marché en matière
de taille compacte, de haute dynamique, de haute efficacité, de faible
entretien et de fiabilité exceptionnelle.
La caractéristique la
plus importante de la série Sigma-5 est une précision de positionnement
allant jusqu'à 10 nm avec des produits standards tout en offrant des
temps de positionnement réduits. Les fonctions bien connues d'auto-
ajustement YASKAWA permettent une installation complètement asservie de
l'axe dans une machine à haute performance dynamique en moins de deux
heures, ce qui est bien peu de temps comparé aux plus de huit heures
nécessaires à d'autres solutions disponibles actuellement sur le marché.
En
somme, Sigma-5 propose un positionnement précis à une vitesse élevée,
un fonctionnement en douceur sans vibration et un démarrage aisé.
Résultat
: Temps de cycle réduit - débit maximum, amélioration de la qualité de
produit, optimisation de la résistance à l'usure de la machine,
réduction du temps de mise en route initiale et du coût du cycle de vie.
Cinq bonnes raisons de choisir Sigma-5
Le servo-moteur Sigma-5 YASKAWA propose une large gamme de composants
parfaitement adaptés avec une excellente performance et une efficacité
remarquable.
1. Gamme de puissance complète du moteur et de l'amplificateur
2. Economies grâce à la performance
3. Caractéristiques de sécurité
4. Qualité et fiabilité dans votre production
5. Installation rapide et simple
| Sigma-5 Servopack |
Analog Voltage/Pulse Train Reference Typ SGDV-xxxx 01/05
MECHATROLINK-2 Communications Reference Type SGDV-xxxx 11/15
MECHATROLINK-3 Communications Reference Type SGDV-xxxx 21/25
Command Option Attachable Type SGDV-xxx E1/E5 |
| Applicable Standards |
UL508C, EN50178, EN55011/A2 group1 classA, EN61000-6-2, EN61800-3, EN61800-5-1, EN954-1, IEC61508-1 to 4 |
| Mounting |
Standard: Base-mounted
Optional: Rack-mounted, Duct-ventilated |
| Operating Conditions |
Protection Class IP10
Pollution Degree 2 |
| Control Method |
IGBT PWM control, sine-wave driven
Force/Torque Control
Speed Control
Position Control |
| Encoder Output Pulses |
Phase A, phase B, phase C: line driver output
The number of dividing pulse: Any setting ratio is available. |
I/O Signal
Sequence Input |
7 channels
Functions
• Servo ON (/S-ON)
• Internal set speed selection (/SPD-D, /SPD-A, /SPD-B)
• Proportional control (/P-CON)
• Forward run prohibited (P-OT), reverse run prohibited (N-OT)
• Control selection (/C-SEL)
• Zero clamping (/ZCLAMP)
• Alarm reset (/ALM-RST)
• Reference pulse inhibit (/INHIBIT)
• Forward external torque limit (/P-CL), reverse external torque limit (/N-CL)
• Gain selection (/G-SEL)
Positive and negative logic can be changed. |
I/O Signal
Sequence Output |
3 channels
Functions
• Positioning completion (/COIN)
• Speed limit detection (/VLT)
• Speed coincidence detection (/V-CMP)
• Brake (/BK)
• Rotation detection (/TGON)
• Warning (/WARN)
• Servo ready (/S-RDY)
• Near (/NEAR)
• Torque limit detection (/CLT)
Positive and negative logic can be changed. |
| Safety Functions |
Safety Integrity Level, IEC 61508 SIL 2, IEC 62061 SILCL2
Performance Level EN ISO 13849-1 PL-d
Stop Functions IEC 60204-1 Stop category 0/1/2
Functional Safety IEC 61800-5-2 STO/SS1/SS2/SLS |
| Fieldbus |
Mechatrolink II,
Mechatrolink III, PROFINET, DeviceNet, EtherNet/IP (with MP2600iec
Option), Modbus TCP/IP (with MP2600iec Option), Powerlink, EtherCAT,
CANopen, Analogue voltage
Pulse train |
