SANMOTION_F5

SANMOTION_F5

(Code: SANMOTION_F5)
En Stock

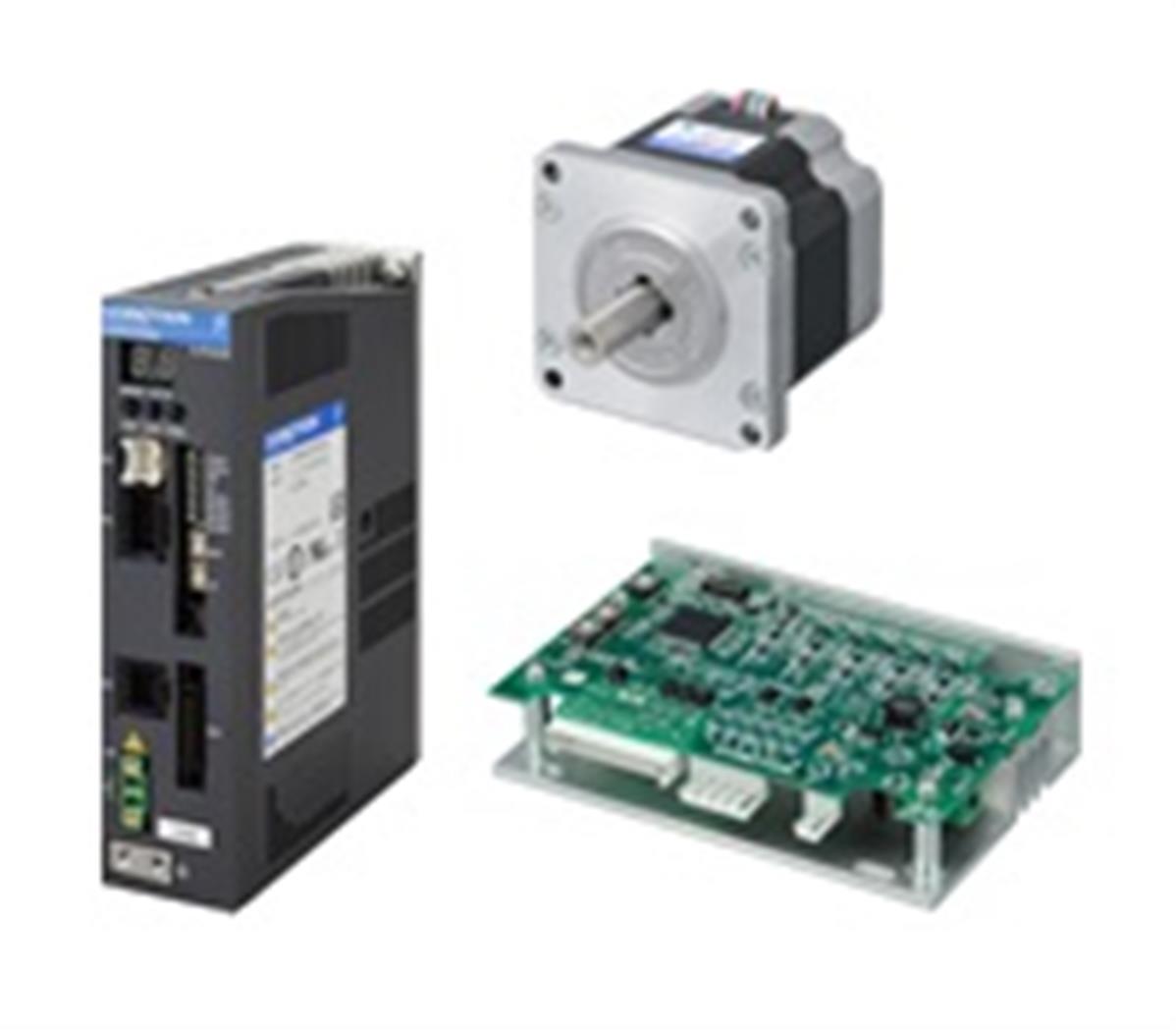

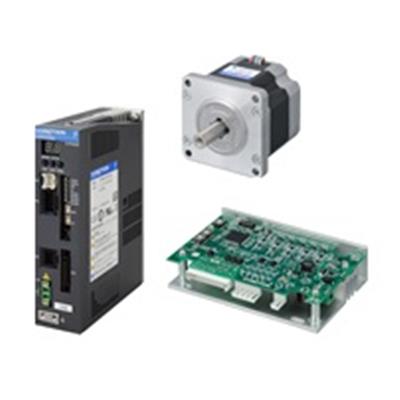

SYSTEME PAS-A-PAS 5-PHASE

0g
Notre gamme SANMOTION F5 de systèmes pas-à-pas 5-phases permet un positionnement précis avec un contrôle simple.
L'angle de base typique est de 0.72°, contrôlé de manière précise par train d'impulsions.

Ces produits peuvent être utilisés dans une grande diversité d'applications nécessitant un positionnement précis ou un arrêt stable. Les systèmes 5 phases sont silencieux et stables.

Gamme
  • Driver


Tension d'entrée
Entrée
Driver AC
de 100 à 120 Vac, de 200 à 240 Vac
Train d'impulsions
Driver DC
24/36 Vdc, 24/48 Vdc
Train d'impulsions

Option micro-pas en fonction des modèles.

  • Moteur pas-à-pas

Taille du moteur
Angle de pas
28 mm
0.72°
42 mm
0.72°
50 mm
0.72°
60 mm
0.72°
86 mm
0.72°

  • Modèle Set : Moteur avec driver

Modèle standard


Entrée AC
Entrée DC
Taille du moteur
42 mm, 60 mm, 86 mm
28 mm, 42 mm, 60 mm, 86 mm

Modèle avec réducteur jeu réduit


Entrée AC
Entrée DC
Taille du moteur
42 mm, 60 mm, 86 mm
Rapport
de réduction
1:3.6, 1:7.2, 1:10, 1:30, 1:36

Modèle avec réducteur à pignon droit


Entrée AC
Entrée DC
Taille du moteur
-
28 mm
Rapport
de réduction
1:3.6, 1:7.2, 1:10, 1:30, 1:50

Modèle avec réducteur harmonique


Entrée AC
Entrée DC
Taille du moteur
42 mm, 60 mm, 86 mm
28 mm, 42 mm, 60 mm, 86 mm
Rapport
de réduction
1:3.6, 1:7.2, 1:10, 1:30, 1:50

Modèle à frein électromagnétique


Entrée AC
Entrée DC
Taille du moteur
42 mm, 60 mm, 86 mm

Modèle avec codeur


Entrée AC
Entrée DC
Taille du moteur
42 mm, 60 mm, 86 mm
-
