EIL580-SY
(Code: EIL580-SY)
En Stock
0g

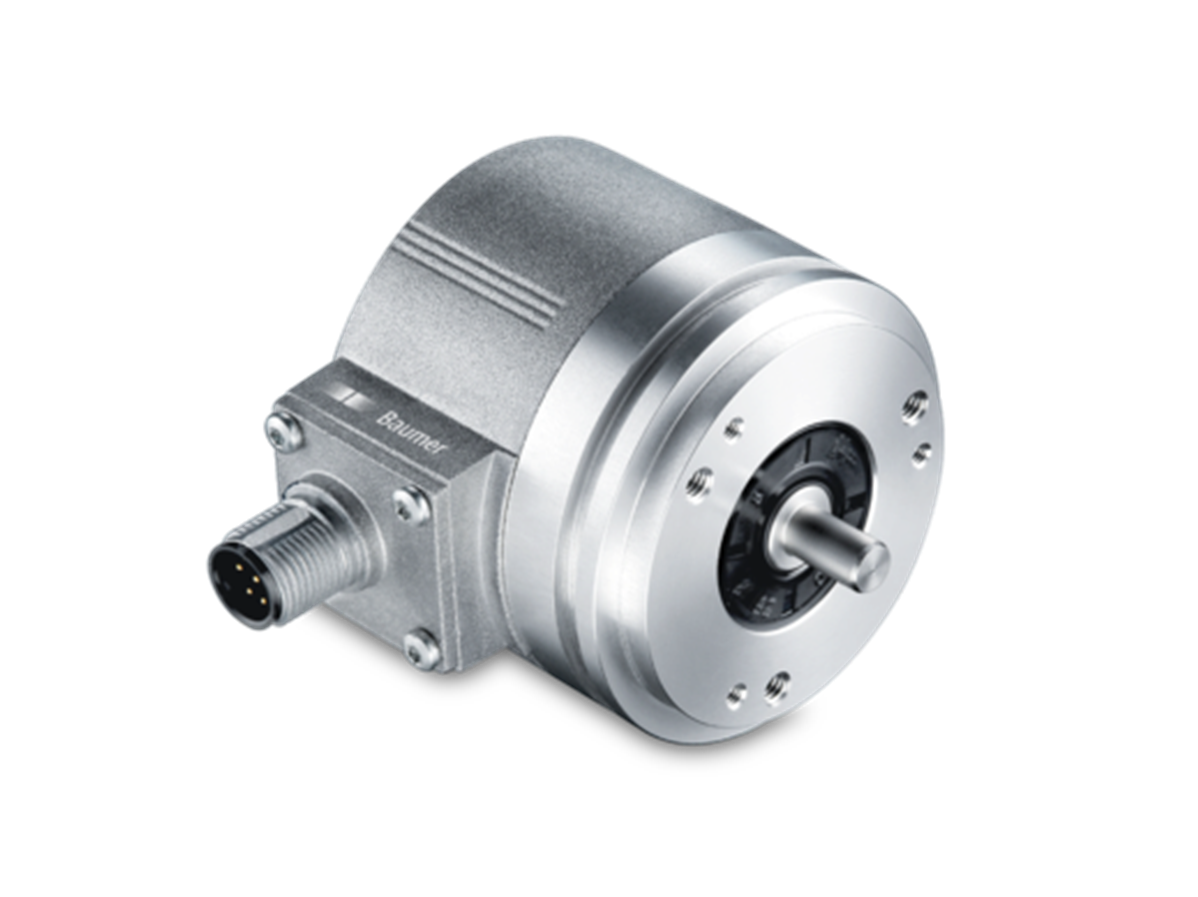

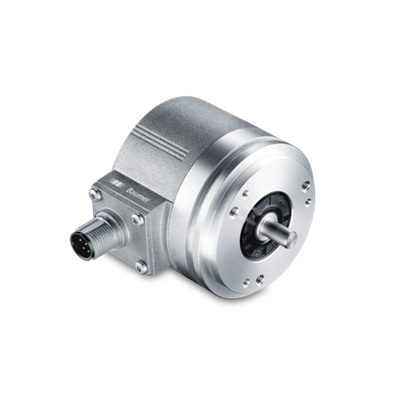

EIL580-SY - Bride synchro
Taille ø58 mm
Précise détection optique
Niveau signal de sortie TTL ou HTL
Bride standard ou synchro
Raccordement axial, radial ou tangentiel
Impulsions par tour jusquà 5000
Haute protection jusquà IP 67
Haute résistance aux chocs et aux vibrations
Caractéristiques techniques
Caractéristiques électriques
Alimentation
5 VDC ±5 %
8...30 VDC
4,75...30 VDC
Protection contre l'inversion de polarité
Oui
Protection court-circuit
Oui (HTL)
Oui (TTL, max. 1 s et 1 signal)
Courant de service à vide
≤70 mA
Impulsions par tour
100 ... 5000
Mode de déphasage
90 ° ±10°
Période
40...60 %
Signal de référence
Top zéro, largeur 90° ±10 %
Principe de détection
Optique
Fréquence de sortie
≤300 kHz (TTL)
≤160 kHz (HTL)
Segnali d'uscita
A+, B+, R+, A-, B-, R-
Etage de sortie
TTL/RS422
HTL/Push-pull
Immunité
DIN EN 61000-6-2
Emission
DIN EN 61000-6-3
Agrément
UL 508 / CSA 22.2
Caractéristiques mécaniques
Taille (bride)
ø58 mm
Type d'axe
ø6 x 10 mm, axe avec méplat (bride synchro)
Charge
≤40 N axiale
≤80 N radiale
Protection DIN EN 60529
IP 65 (sans joint)
IP 67 (avec joint)
Vitesse de rotation
≤6000 t/min (+20 °C, IP 67)
≤12000 t/min (+20 °C, IP 65)
Couple de démarrage
≤0,015 Nm (+20 °C, IP 65)
≤0,02 Nm (+20 °C, IP 67)
Matière
Boîtier: fonte d'aluminium
Bride: aluminium
Axe plein: Acier inox
Température de fonctionnement
-40...+85 °C
Humidité relative
90% sans condensation
Résistance
DIN EN 60068-2-6 Vibrations 30 g, 10-2000 Hz
DIN EN 60068-2-27 Choc 300 g, 6 ms
Connexion
Embase mâle M12, 8 points
Embase mâle M23, 12 points
Câble
Poids
300 g
