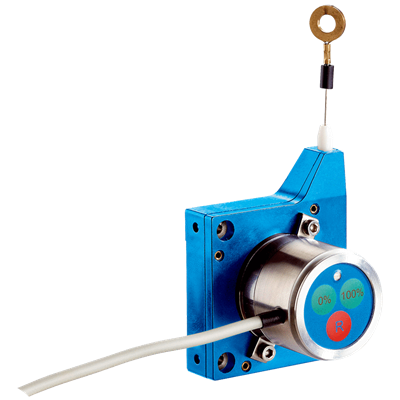

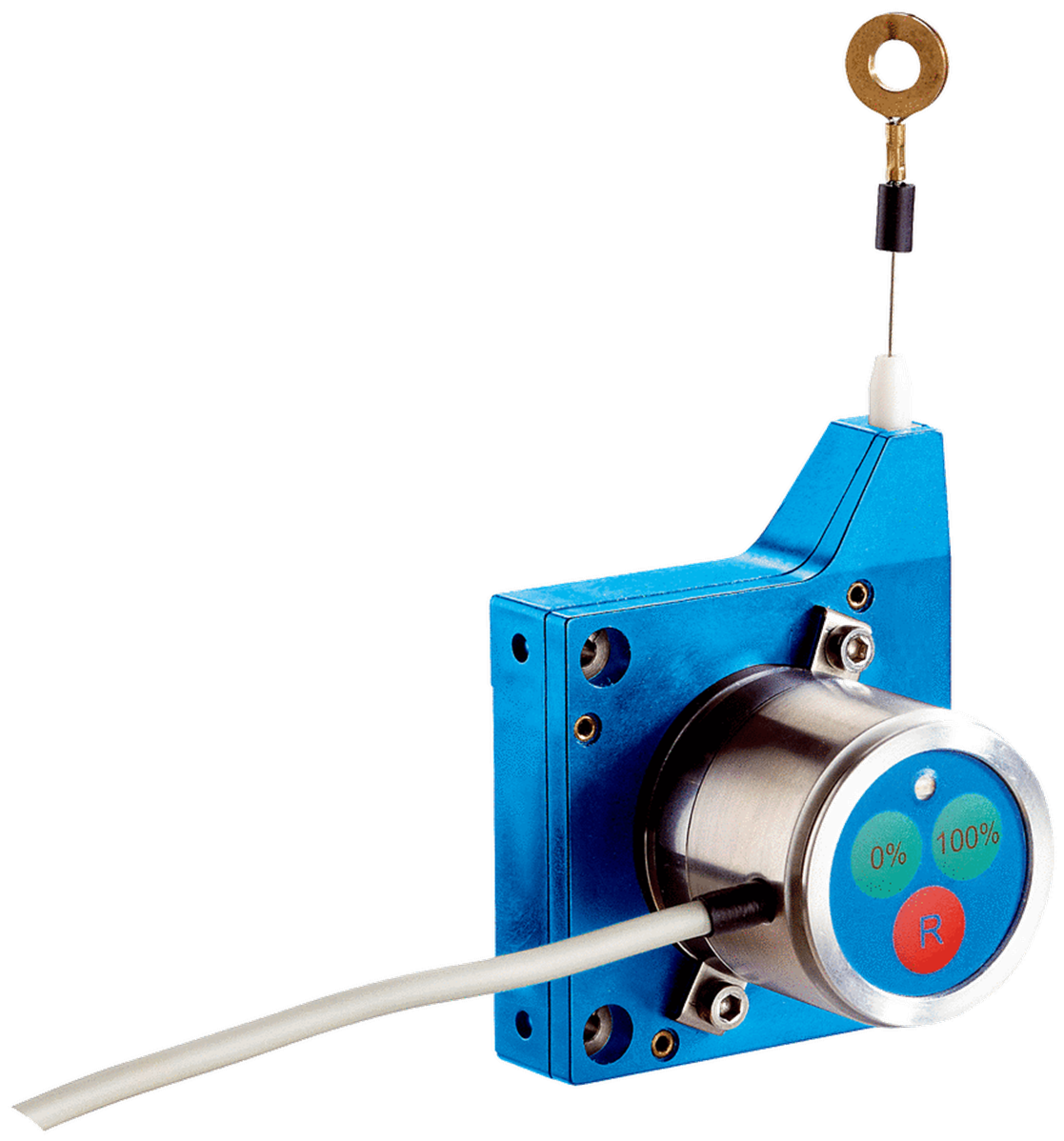

Codeur à câble modulaire de toute petite forme
La forme élancée de la gamme EcoLine est idéale
pour les espaces restreints. Sa modularité permet un grand choix de
longueurs de mesure, d'interfaces et de codeurs. Une précision et une
stabilité élevées sont atteintes grâce au ressort intégré au tambour et à
l'adaptation sans accouplement. La buse de sortie spéciale protège le
câble de mesure contre les dommages dus aux vibrations. La fonction
d'apprentissage intuitif des modèles analogiques permet en plus une
intégration facile au système.
En bref
- Longueurs de mesure : 1,25 m à 10 m
- Système de mesure modulaire avec un grand choix d'interfaces/de longueurs de mesure
- Très petit boîtier étroit (55 mm ... 190 mm) avec ressort intégré au tambour de mesure
- Boîtier plastique léger mais résistant aux chocs et à la température
- Interface analogique avec fonction d'apprentissage sur le codeur
Vos avantages
- Design économique et peu encombrant grâce au mécanisme étroit
- Nombreuses combinaisons possibles d'interfaces et de longueurs de mesure
- Les possibilités de programmation avancée permettent moins de modèles, une économie des coûts et une réduction du stockage
- L'interface analogique permet une mise en service rapide et d'utiliser une carte interface économique
Caractéristiques techniques - aperçu
| Sous-famille de produits | BCG / PFG (selon le type) |
| Longueur de mesure | ≤ 10 m |
| Résolution | 0,001 mm ... 0,14 mm (selon le type) |
| Reproductibilité | ≤ 0,2 mm ... ≤ 1 mm (selon le type) |
| Interface électrique | 4 mA ... 20 mA Analogique 0 V ... 10 V, analogique SSI CANopen DeviceNet PROFIBUS EtherNet/IP PROFINET EtherCAT® 4,5 V ... 5,5 V, TTL/RS422 HTL/Push pull 4,5 V ... 32 V, TTL / HTL programmable 4,5 V ... 32 V (selon le type) |
| Modularité (mécanisme à câble et codeur) | ✔ |
