Dx35

Dx35

Détection opto-électronique
(Code: Dx35)
En Stock
Sa vraie dimension est dans l'application - mesurer ou commuter jusqu'à 35 m
0g
Sa vraie dimension est dans l'application - mesurer ou commuter jusqu'à 35 m

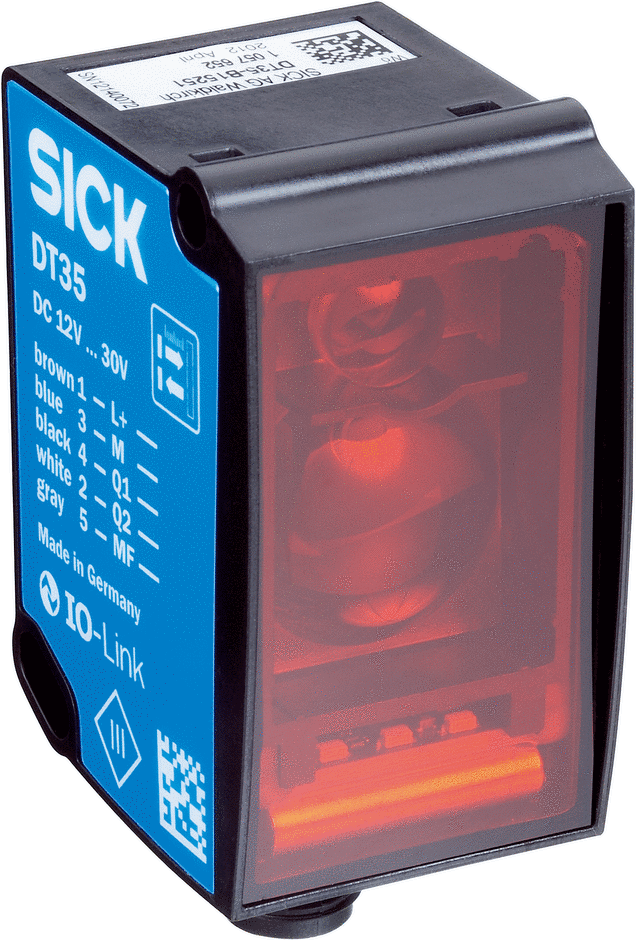

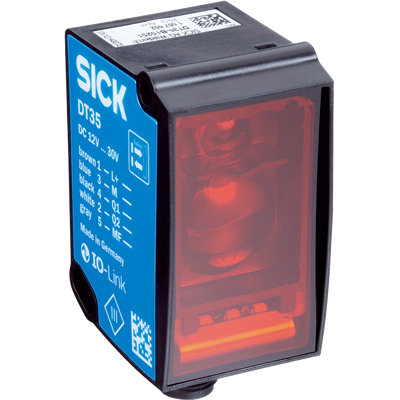

Le capteur de distance de la série Dx35 intégrant la technologie HDDM? réunit une fiabilité optimale, une capacité de mesure remarquable, une souplesse accrue et un excellent rapport prix-performances dans un boîtier très compact. Selon l'application, il existe des sous-familles de télémètres fonctionnant sur des objets naturels (DT35 et DS35) ou sur du film rétroréfléchissant (DL35 et DR35). De plus ces sous-familles se différentient par leur interface. A côté de la fonction IO-Link dont disposent tous les appareils, cette famille de produits propose aussi bien des capteurs à sortie analogique et binaire (DT et DL) que des capteurs à deux sorties de commutation (DS et DR).

Le critère de différenciation final lors du choix du capteur idéal pour une application donnée, est le type de lumière de l'émetteur : lumière infra-rouge ou lumière rouge de classe laser 1 ou 2.



En bref
  • Fiabilité accrue, protection contre les lumières parasites et excellent rapport prix-performances grâce à la technologie HDDM?
  • Plage de mesure de 0,05 m à 12 m sur des corps naturels ou de 0,2 m à 35 m sur du film rétroréfléchissant
  • Appareils avec sortie analogique et sortie TOR ou avec sorties de pure commutation
  • Lumière infra-rouge ou rouge en classe laser 1 ou 2
  • Reproductivité : 0,5 mm à 5 mm
  • Dimensions compactes
  • IO-Link

Vos avantages
  • Mesure précise et fiable indépendante de la couleur de l'objet permettant d'augmenter les cadences de production et la qualité du process
  • Faibles taille et zone aveugle permettent un montage souple dans des endroits exigus
  • Solution optimale grâce à une vitesse, une portée et une reproductibilité réglables
  • Utilisation flexible d'interfaces : 4 mA à 20 mA, 0 V à 10 V, PNP, NPN ou IO-Link - pour une intégration facile dans les machines
  • Emetteurs diversifiés offrant toujours la solution idéale avec un alignement simple, une performance améliorée ou une mesure discrète
  • Le faible coût d'investissement pour une haute performance garantit un amortissement rapide
  • La liaison IO-Link offre un contrôle complet du processus depuis la mise en service jusqu'à maintenance
  • Mise en service rapide et changement rapide de fabrication grâce aux diverses options d'utilisation
  • Caractéristiques techniques - aperçu
    Plage de mesure

    50 mm ... 12.000 mm, 90 % de réémission 1) 2)

    50 mm ... 5.300 mm, 18 % de réémission, 6 % de réémission

    200 mm ... 35.000 mm, sur bande réflecteur « Diamond Grade » 2)

    (selon le type)

    Reproductibilité

    0,5 mm ... 5 mm 3) 2) 4)

    0,5 mm ... 5 mm 3) 5) 4)

    (selon le type)

    Précision

    Typ. ± 10 mm 4)

    Typ. ± 15 mm 5)

    (selon le type)

    Temps de réponse

    2,5 ms / 6,5 ms / 12,5 ms / 24,5 ms / 96,5 ms 6) 7)

    4,5 ms / 12,5 ms / 24,5 ms / 48,5 ms / 192,5 ms 6) 7)

    (selon le type)

    Interface de donnéesIO-Link
    Sortie analogique1 x 4 mA ... 20 mA (≤ 450 Ω) / 1 x 0 V ... 10 V (≥ 50 kΩ) / - 8)
    Sortie de commutation

    1 x / 2 x push-pull : PNP / NPN (100 mA), IO-Link 9) 10) 8)

    2 x push-pull : PNP/NPN (100 mA), IO-Link 9) 10) 11)

    1 x / 2 x push-pull : PNP / NPN (100 mA), IO-Link 9) 10) 11)

    (selon le type)

    Température ambiante

    Fonctionnement -30 °C ... +55 °C 12)

    Stockage -40 °C ... +75 °C

    Source d'émissionLaser, rouge / laser, infrarouge (selon le type)
    Classe laser2 (EN 60825-1) / 1 (EN 60825-1) (selon le type)
    • 1) Avec un réglage de vitesse Slow.
    • 2) Voir les courbes caractéristiques de la reproductivité.
    • 3) Correspond à 1 σ.
    • 4) 6 % ... 90 % de réémission.
    • 5) Sur bande réflecteur « Diamond Grade ».
    • 6) En fonction de la vitesse définie : super fast ... super slow.
    • 7) Introduction latérale de l'objet dans la plage de mesure.
    • 8) Sortie Q2 commutable : 4 mA ... 20 mA / 0 V ... 10 V / sortie de commutation.
    • 9) Sortie Q protégée contre les courts-circuits.
    • 10) Chute de tension < 3 V.
    • 11) Sortie Q2,, commutable : 4 mA à 20 mA / 0 V à 10 V / sortie de commutation / Q1aucune/désactivée.
    • 12) Uv ≤ 24 V.
