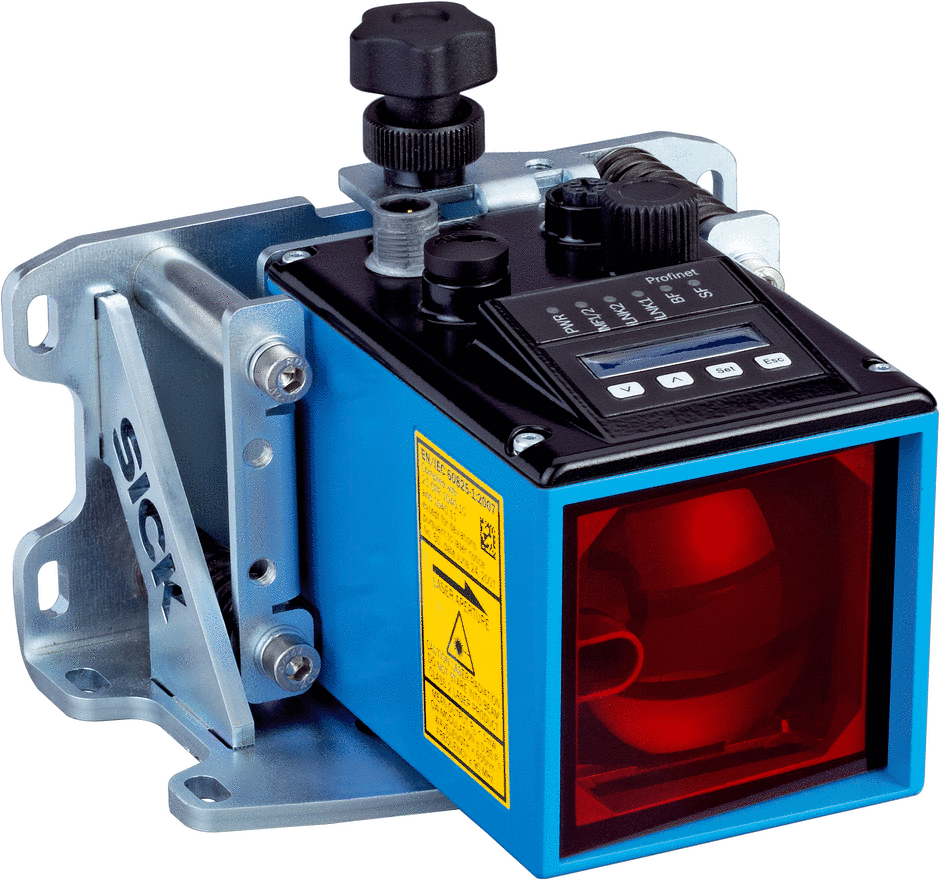

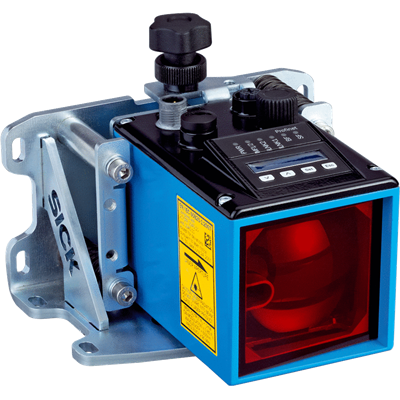

DX100

DX100

Détection opto-électronique
(Code: DX100)
En Stock
Positionnement fiable, rapide et précis
0g
Positionnement fiable, rapide et précis

La gamme de produits Dx100 allie nouvelle technologie et design innovant. Le procédé de mesure laser à modulation de phase garantit les performances supérieures, définies en collaboration avec les fabricants d'entraînements, pour assurer une intégration fluide dans les circuits de régulation. La fixation d'alignement, le plus petit boîtier de cette catégorie de capteurs et le concept de raccordement intelligent avec des câbles à fermeture rapide garantissent une manipulation aisée et un coût total d'utilisation réduit.




En bref
  • Plage de mesure jusqu'à 300 m
  • Nombreuses interfaces de bus de terrain
  • Alarmes préventives et diagnostic disponibles
  • Écran avec structure de menu intuitive et LEDs d'état clairement visibles
  • Petit boîtier métallique robuste
  • Support d'alignement 3D avec fermeture rapide disponible comme accessoire
  • Trous oblongs pour l'ajustage du point zéro lors du remplacement d'appareil
  • Connexions compatibles M12 standard et SPEEDCON?
Vos avantages
  • Le procédé de mesure à modulation de phases avec comportement de circuit de commande optimal garantit des performances accrues et une productivité maximale des installations.
  • Plage de températures de fonctionnement jusqu'à -40° pour un maximum de fiabilité lorsque les températures sont négatives
  • Nombreuses interfaces de bus de terrain ou Ethernet : flexibilité accrue et communication rapide pour une productivité maximale
  • Les messages préalables aux pannes et les informations de diagnostic permettent d'analyser rapidement l'appareil et de prendre des mesures de maintenance préventive pour assurer la disponibilité des installations.
  • Petit boîtier métallique robuste compatible avec les connecteurs SpeedCon? : manipulation aisée, même quand l'espace est limité
  • Fixation d'alignement 3D avec fermeture rapide pour un alignement aisé et le remplacement rapide de l'appareil : réduit les coûts de montage et de maintenance.
  • Adaptation rapide des paramètres grâce à l'écran intuitif, pour le réglage parfait du capteur



  • Caractéristiques techniques - aperçu
    Plage de mesure0,15 m ... 300 m, sur bande réflecteur « Diamond Grade » (selon le type)
    Reproductibilité

    1,5 mm (avec temps mort 10 ms), 0,75 mm (avec temps mort 30 ms) 1)

    2 mm (avec temps mort 10 ms), 1 mm (avec temps mort 30 ms) 1)

    2,5 mm (avec temps mort 10 ms), 1,25 mm (avec temps mort 30 ms) 1)

    0,5 mm 2)

    1 mm 2)

    2 mm 2)

    (selon le type)

    Précision

    ± 3 mm 3) , ± 4 mm 3) , ± 5 mm 3) , ± 2 mm 3) , ± 2,5 mm 3)

    (selon le type)

    Interface de données

    SSI , RS-422, PROFINET, PROFIBUS DP , CANopen , EtherNet/IP

    (selon le type)
    Température ambiante

    Fonctionnement: -20 °C ... +55 °C 4)

    Fonctionnement avec refroidisseur: -20 °C ... +75 °C

    Stockage: -40 °C ... +75 °C

    Fonctionnement avec chauffage: -40 °C ... +55 °C 4)

    Fonctionnement avec refroidisseur: -40 °C ... +75 °C

    Fonctionnement avec chauffage: -40 °C ... +55 °C

    (selon le type)

    Durée de sortieSynchrone sur demande API (en fonction de l'interface)
    Source d'émissionLaser, rouge 5)
    • 1) Erreur statistique 1 σ, conditions ambiantes constantes, dépend du mode de fonctionnement.
    • 2) Erreur statistique 1 σ, conditions ambiantes constantes, retard à la mise sous tension de 10 min.
    • 3) La précision peut être de ± 4 mm dans la plage de mesure 150 mm ... 180 mm.
    • 4) Si la température est < -10 °C, prévoir un temps de préchauffage de 7 minutes.
    • 5) Durée de vie moyenne de 100.000 h à TU = + 25°C.
