BDK
(Code: BDK)
En Stock
0g
BDK

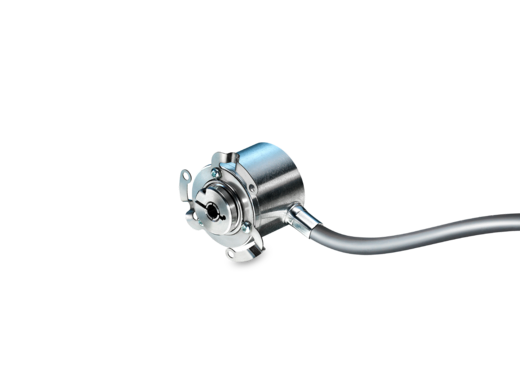

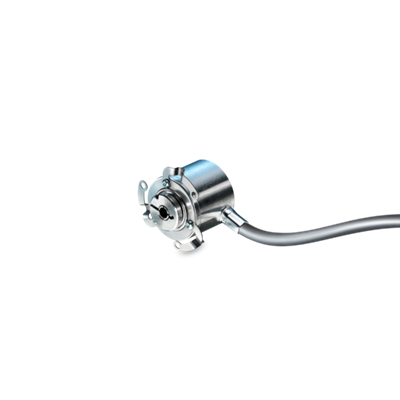

Mini codeur avec axe ø5 mm
Détection optique
Max. 2048 impulsions par tour
Boîtier ø30 mm
Vitesse max. 12000 t/mn
Bride synchro
Caractéristiques techniques
Caractéristiques électriques
Alimentation
5 VDC ±10 %
10...30 VDC
Courant de service typ.
60 mA (5 VDC, sans charge)
30 mA (24 VDC, sans charge)
Impulsions par tour
10 ... 2048
Signal de référence
Top zéro, largeur 90°
Principe de détection
Optique
Fréquence de sortie
≤100 kHz
Segnali d'uscita
A 90° B, 0 + compléments
Etage de sortie
Emetteur de ligne/RS422
Push-pull, NPN et PNP
Immunité
DIN EN 61000-6-2
Emission
DIN EN 61000-6-3
Agrément
Certification UL/E217823
Caractéristiques mécaniques
Taille (bride)
ø30 mm
Type d'axe
ø5 mm axe
Charge
≤10 N axiale
≤10 N radiale
Bride
Bride synchro
Protection DIN EN 60529
IP 42
IP 65
Vitesse de rotation
≤12000 t/min (IP 42)
≤6000 t/min (IP 64)
Couple en fonctionn. typ.
0,0014 Nm (IP 42)
0,0075 Nm (IP 64)
Matière
Boîtier: polyamide noir
Bride: aluminium
Température de fonctionnement
-20...+85 °C
Humidité relative
95 % sans condensation
Résistance
DIN EN 60068-2-6 Vibrations 10 g, 16-200 Hz
DIN EN 60068-2-27 Choc 50 g, 11 ms
Connexion
Embase mâle M9, 5 points
Embase mâle M9, 8 points
Câble 1 m
Poids
85 g
