X700

X700

(Code: X700)
En Stock
0g

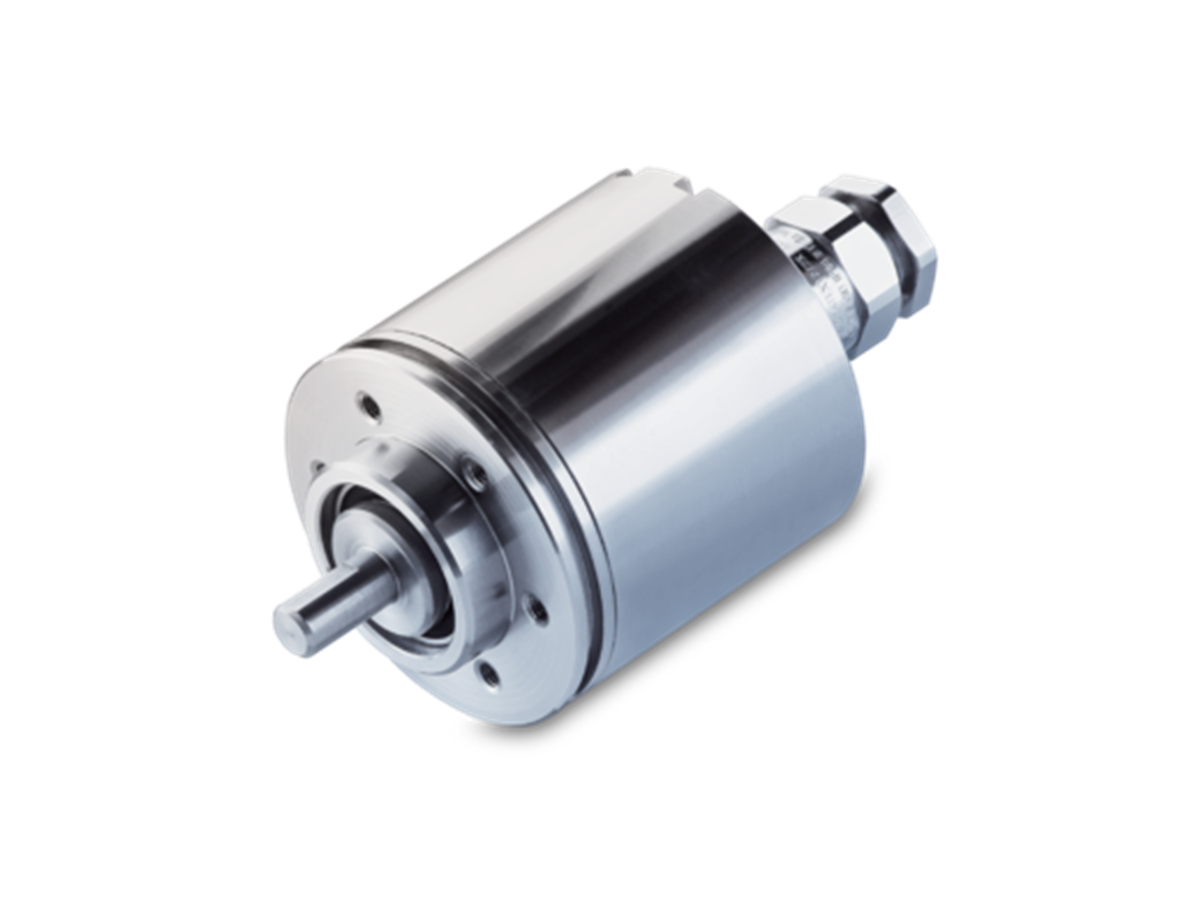

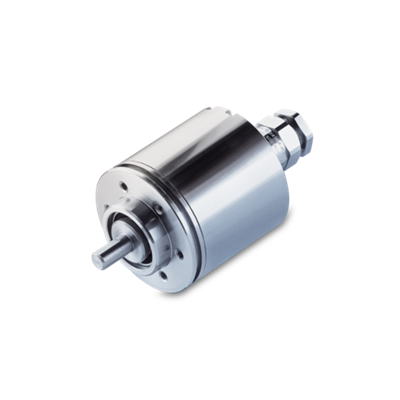

X 700 - CANopen

  • Codeur multitour / CANopen® / ATEX
  • Détection optique
  • Résolution monotour 18 bits, multitour 14 bits
  • Bride standard et axe ø10 mm
  • Protection contre les explosions Ex II 2D/2G (ATEX)
  • Catégorie 2 / zone 1 (gaz), zone 21 (poussière)
  • Séparation galvanique
  • Résistant magnétique maximale
Caractéristiques techniques
Caractéristiques électriques
Alimentation
  • 10...30 VDC
Protection contre l'inversion de polarité
  • Oui
Courant de service à vide
  • ≤50 mA (24 VDC)
Temps d'initialisation typ.
  • 250 ms après mise tension
Interface
  • CANopen®
Fonction
  • Multitour
Vitesse de transmission
  • 10 ... 1000 kBaud
Mode de fonctionnement
  • Déclenchement sur événement ou temps Sur demande Cyclique synchrone ou asynchrone
Identifiant
  • 11 bits
Points par tour
  • ≤262144 / 18 bits
Nombre de tours
  • ≤16384 / 14 bits
Précision absolue
  • ±0,025 °
Principe de détection
  • Optique
Code
  • Binaire
Sens d'évolution du code
  • Programmable CW/CCW
Etage de sortie
  • Réseau CAN au standard ISO / DIS 11898
Immunité
  • DIN EN 61000-6-2
Emission
  • DIN EN 61000-6-4
Paramètres programmables
  • Mode de fonctionnement
  • Résolution totale
  • Mise à l'échelle
  • Seuil de vitesse
Fonction de diagnostique
  • Défauts de paramétrage
  • Défaut multitour
Caractéristiques mécaniques
Taille (bride)
  • ø70 mm
Type d'axe
  • ø10 mm axe (bride standard)
Bride
  • Bride standard
Protection DIN EN 60529
  • IP 67
Vitesse de rotation
  • ≤6000 t/min (mécanique)
  • ≤6000 t/min (electrique)
Accélération
  • ≤1000 U/s²
Couple de démarrage
  • ≤0,4 Nm (+25 °C)
Charge
  • ≤60 N axiale
  • ≤50 N radiale
Matière
  • Boîtier: inox
  • Bride: inox
Température de fonctionnement
  • -25...+60 °C
Humidité relative
  • 95 % sans condensation
Résistance
  • DIN EN 60068-2-6 Vibrations 10 g, 16-2000 Hz
  • DIN EN 60068-2-27 Choc 200 g, 6 ms
Protection contre les explosions
  • Ex II 2G Ex d IIC T6
  • Ex II 2D
Poids
  • 1300 g
Connexion
  • Câble 2 m (Autres longueurs sur demande)
