WFS

WFS

Détection opto-électronique
(Code: WFS)
En Stock
Souple et mince : pour un montage optimal pour la détection des étiquettes
0g
Souple et mince : pour un montage optimal pour la détection des étiquettes

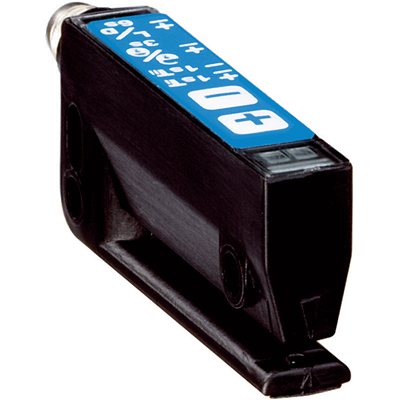

Le WFS avec sa fourche mince a été spécialement conçu pour répondre aux exigences de l'étiquetage. Du fait de sa conception, le capteur se monte directement sur le bord du distributeur. Les difficultés de détection liées à l'espacement des étiquettes sont éliminées. Le seuil de commutation du capteur peut être programmé automatiquement pendant le défilement de la bande d'étiquetage. Par son concept d'utilisation amélioré, le capteur peut être ajusté rapidement, facilement et efficacement selon le type d'étiquette. Le temps de réponse rapide garantit une reproductibilité exceptionnelle.




En bref
  • Boîtier optimisé grâce à une fourche mince
  • Apprentissage dynamique via la fonction IO-Link ou le panneau de commande et réglage manuel précis avec les touches « + » et « - »
  • Commutation claire/sombre réglable
  • Temps de réponse rapide de 35 µs
  • PNP ou NPN
  • Boîtier plastique IP 65
  • Sortie de commutation même pendant que l'apprentissage est actif
  • IO-Link version 1.1
Vos avantages
  • Le montage flexible et facile directement sur le bord du distributeur d'étiquette permet une meilleure précision du processus
  • Le petit boîtier permet un montage facile, même dans des espaces exigus
  • Le réglage convivial permet une mise en service rapide et aisée
  • L'apprentissage externe ou la fonction IO-Link permet d'adapter le seuil de commutation pendant le processus, ce qui garantit une détection toujours fiable
  • Des temps de réponse courts et stables permettent une détection précise, même à des vitesses de défilement élevées
  • Accès simple aux données à partir de l'automate programmable industriel via IO-Link
  • Configuration simple et rapide
  • Réglages flexibles du capteur, surveillance, diagnostic avancé et visualisation par IO-Link
  • Caractéristiques techniques - aperçu
    Principe de fonctionnementPrincipe de détection optique
    Écartement de fourche3 mm
    Profondeur de fourche42 mm
    MDO

    Espace entre les étiquettes: 2 mm

    Taille des étiquettes: 2 mm 1)

    Source d'émissionLED, lumière infrarouge
    Fréquence de commutation

    10 kHz 2)

    15 kHz 3)

    (selon le type)

    Temps de réponse

    50 µs 4)

    46 µs 4)

    (selon le type)

    Fonction de commutationCommutation claire/sombre par bouton
    Mode de raccordement

    Connecteur mâle M8, 4 pôles

    Câble, 4 fils 2 m

    (selon le type)

    IO-Link- / ✔ (selon le type)
    IO-Link Funktionen- / standard (selon le type)
    Advanced Funktionen-
    • 1) Selon l'épaisseur des étiquettes.
    • 2) Pour un rapport clair/sombre de 1:1.
    • 3) Pour un rapport clair/sombre type de 1:1 et apprentissage 6 kHz.
    • 4) Durée du signal sur charge ohmique.
