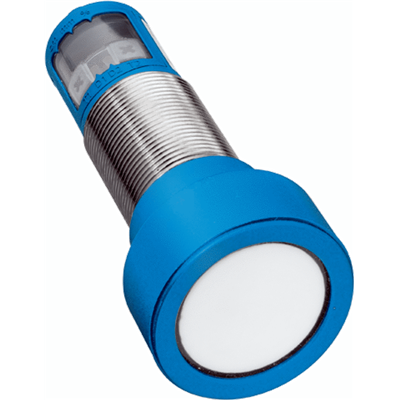

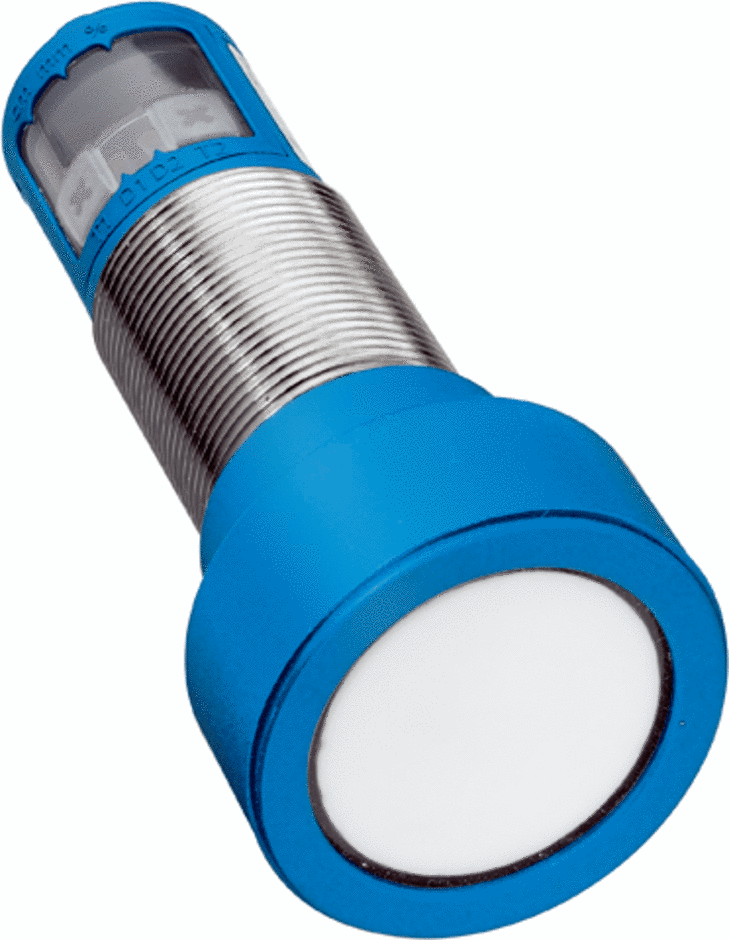

UM30

UM30

Détection opto-électronique
(Code: UM30)
En Stock
La solution universelle
0g
La solution universelle

Les capteurs de la gamme UM30 étonnent par leur flexibilité. Différentes portées jusqu'à 8 m et de nombreuses options de paramétrage permettent de prendre en charge toutes les applications. L'excellente précision de la mesure due à la compensation thermique intégrée, la détection des objets indépendante de la couleur, la tolérance à l'encrassement et la plage de températures étendue jusqu'à 70°C garantissent un fonctionnement fiable, même dans des conditions extrêmes.





En bref
  • Le principe de mesure par temps de propagation procure une grande exactitude et détecte les objets quelle que soit leur couleur (également le verre, les liquides et les films transparents)
  • Portée jusqu'à 8.000 mm
  • Affichage pour un réglage rapide et flexible du capteur
  • Insensible à la poussière, à la saleté et au brouillard
  • Également disponible avec sortie analogique et sortie numérique combinées
  • Fonctions de multiplexage et de synchronisation
  • Sensibilité réglable
  • Trois modes : distance à l'objet (DtO), fenêtre (Wnd) ou objet entre capteur et arrière-plan (ObSB)
Vos avantages
  • Intégration fluide dans l'installation grâce au design compact
  • Adaptation flexible aux exigences des applications grâce aux nombreuses possibilités de configuration
  • Résultats de mesure extrêmement fiables grâce à l'élimination des interférences à l'aide des fonctions de synchronisation et de multiplexage
  • La fonction de synchronisation constitue une solution économique pour contrôler de vastes zones
  • Le paramétrage du capteur hors ligne à l'aide de l'afficheur permet d'effectuer une préconfiguration et d'accélérer la mise en service de l'installation
  • La compensation de température intégrée garantit des mesures fiables et précises pour des résultats parfaits
  • Le mode ObSB permet de détecter n'importe quel objet entre le capteur et un arrière-plan prédéterminé
  • Caractéristiques techniques - aperçu
    Portée de travail, portée limite30 mm ... 6.000 mm, 350 mm, 600 mm, 2.000 mm, 5.000 mm, 8.000 mm (selon le type)
    Résolution0,18 mm
    Reproductibilité± 0,15 % 1)
    Temps de réponse50 ms ... 240 ms (selon le type)
    Durée de sortie8 ms ... 60 ms (selon le type)
    Sortie analogique1 x 0 V ... 10 V (≥ 100 kΩ) 2)
    Sortie de commutation

    1 x PNP (200 mA) 3) 4)

    2 x PNP (200 mA) 3) 4)

    2 x NPN (200 mA) 3) 5)

    1 x NPN (200 mA) 3) 5)

    (selon le type)

    Sortie d'émissionDroit
    • 1) Par rapport à la valeur actuelle mesurée.
    • 2) Basculement automatique sur la sortie de courant ou de tension, en fonction de la charge.
    • 3) Sortie Q protégée contre les courts-circuits.
    • 4) PNP : HIGH = UV - (< 2 V) / LOW = 0 V.
    • 5) NPN : HIGH = ≤ 2 V / LOW = UV.
