Sigma5_Grande_capacite

Sigma5_Grande_capacite

(Code: Sigma5_Grande_capacite)
En Stock
Puissant et intelligent
0g

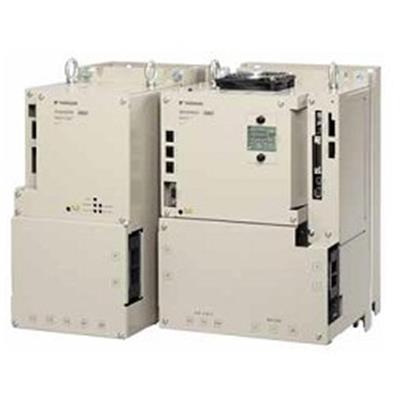

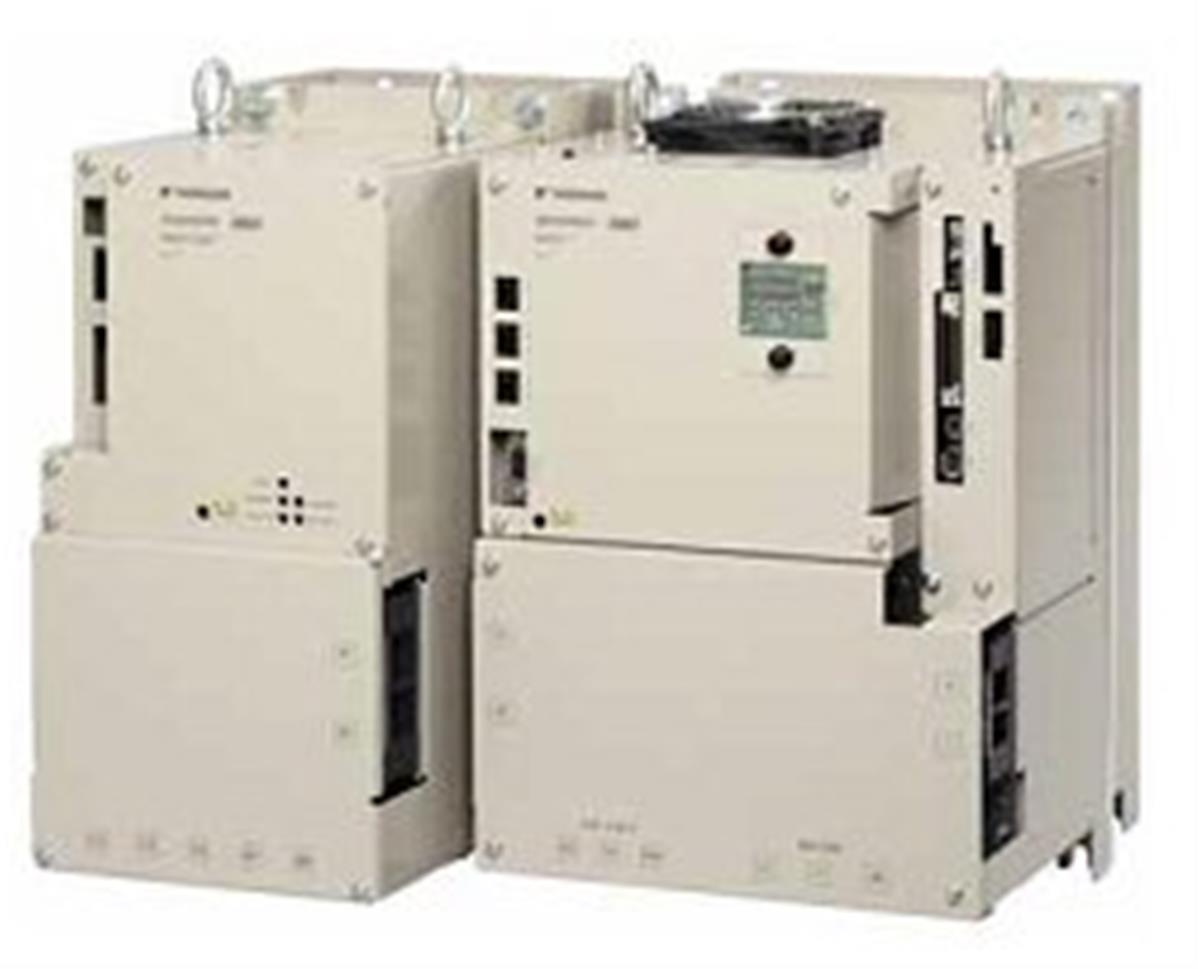

Puissant et intelligent Sigma-5 de grande capacité

Notes:

SERVOPACK SGDV
3 AC 230V, 50 / 60Hz, +10% / - 15%, 22kW - 37kW
3 AC 380V - 480V, 50 / 60Hz, +10% / - 15%, 30kW - 55kW

Convertisseur SGDV-COA
3 AC 230V, 50 / 60Hz, +10% / - 15%, 22kW / 37kW
3 AC 380V - 480V, 50 / 60Hz, +10% / - 15%, 30kW / 55kW

Servomoteur
Type SGMMV
3 AC 230V, 800min-1 et 1500min-1, 22kW - 37kW
3 AC 400V, 800min-1, 22kW - 45kW
3 AC 400V, 1500min-1, 22kW - 55kW


Le plus fort Sigma-5 line-up jamais! Nouveaux lecteurs Sigma-5 servo augmentent la vitesse et améliorer la performance avec un équipement plus propre, plus léger et plus compact. Facile à utiliser et facile à mettre en place avec Sigma-5 haut niveau d'excellence.

  • convertisseur Séparé
  • 30% plus petit que Sigma-2 amplificateurs
  • Prise en charge des nouveaux Sigma-5 fonctions et modules optionnels
  • 20 bit codeur série
  • Compatible avec une grande variété d'interfaces de référence
  • Respect des normes mondiales

Les grandes Sigma-5 Motors Capacité et SERVOPACK étendent la gamme de puissance jusqu'à 55 kW. Avec le Sigma-5 Mini à partir de 3,3 W de la série Sigma-5 est adapté à une large gamme étonnante d'applications. Il y a juste un jeu d'outils pour diverses applications nécessaires, le rendant facile à l'échelle des solutions similaires à des exigences différentes.

Specifications

Sigma-5 Servopack Analog Voltage/Pulse Train Reference Typ SGDV-xxxx 01/05
MECHATROLINK-2 Communications Reference Type SGDV-xxxx 11/15
MECHATROLINK-3 Communications Reference Type SGDV-xxxx 21/25
Command Option Attachable Type SGDV-xxx E1/E5
Applicable Standards UL508C
EN50178,
EN55011/A2 group1 classA,
EN61000-6-2, EN61800-3,
EN61800-5-1,
EN954-1,
IEC61508-1 to 4
Mounting Standard: Base-mounted
Optional: Rack-mounted, Duct-ventilated
Operating Conditions Protection Class IP10
Pollution Degree 2
Control Method IGBT PWM control, sine-wave driven
Force/Torque Control
Speed Control
Position Control
Encoder Output Pulses Phase A, phase B, phase C: line driver output
The number of dividing pulse: Any setting ratio is available.
I/O Signal
Sequence Input
7 channels
Functions
• Servo ON (/S-ON)
• Internal set speed selection (/SPD-D, /SPD-A, /SPD-B)
• Proportional control (/P-CON)
• Forward run prohibited (P-OT), reverse run prohibited (N-OT)
• Control selection (/C-SEL)
• Zero clamping (/ZCLAMP)
• Alarm reset (/ALM-RST)
• Reference pulse inhibit (/INHIBIT)
• Forward external torque limit (/P-CL), reverse external torque limit (/N-CL)
• Gain selection (/G-SEL)
Positive and negative logic can be changed.
I/O Signal
Sequence Output
3 channels
Functions
• Positioning completion (/COIN)
• Speed limit detection (/VLT)
• Speed coincidence detection (/V-CMP)
• Brake (/BK)
• Rotation detection (/TGON)
• Warning (/WARN)
• Servo ready (/S-RDY)
• Near (/NEAR)
• Torque limit detection (/CLT)
Positive and negative logic can be changed.
Safety Functions Safety Integrity Level, IEC 61508 SIL 2, IEC 62061 SILCL2
Performance Level EN ISO 13849-1 PL-d
Stop Functions IEC 60204-1 Stop category 0/1/2
Functional Safety IEC 61800-5-2 STO/SS1/SS2/SLS
Fieldbus Mechatrolink II
Mechatrolink III
PROFINET
DeviceNet
EtherNet/IP (with MP2600iec Option)
Modbus TCP/IP (with MP2600iec Option)
Powerlink
EtherCAT
CANopen
Analogue voltage
Pulse train
