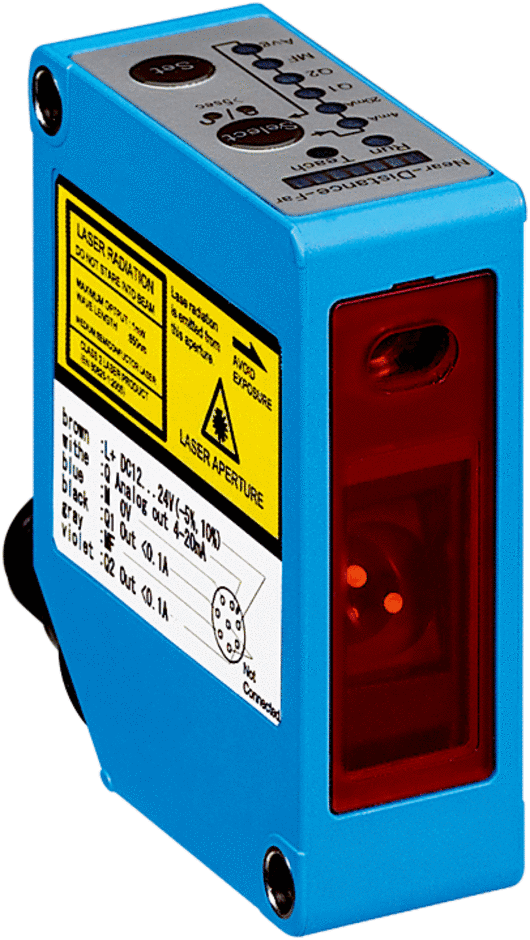

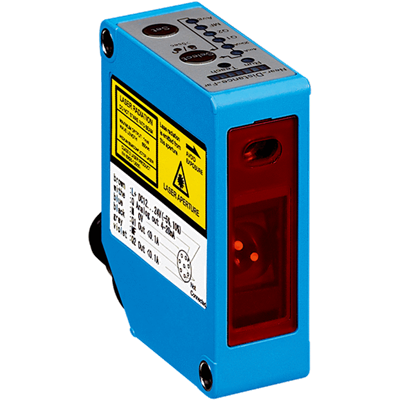

OD-Value

OD-Value

Détection opto-électronique
(Code: OD-Value)
En Stock
La précision par excellence
0g
La précision par excellence

L'OD value assure une prise de mesure précise et économique. Ce capteur permet d'enregistrer les plus infimes différences de dimensions, de forme, de position ou d'excentricité directement dans la machine, sans contact, de manière précise et en cours de fonctionnement. L'OD value convainc surtout par ses qualités premières : fiable, convivial, performant, universel et efficace. La solution idéale pour ceux qui veulent bénéficier d'une qualité constante et vérifiable directement en cours de processus.



En bref
  • Plusieurs plages de mesure de 26 mm ... 34 mm à 100 mm ... 400 mm
  • Récepteur CMOS pour une mesure très précise, quelle que soit la surface
  • Utilisation et apprentissage simples, basés sur un système à LED
  • Large éventail de modèles équipés de nombreuses interfaces standard
  • Technologie laser pour la mesure précise des objets, même les plus petits
  • Appareil compact et autonome
  • Excellent rapport prix-performances
Vos avantages
  • Procédé de mesure fiable quel que soit le type de surface pour des temps d'arrêt des machines réduits
  • Apprentissage extrêmement simple pour une mise en service rapide et économique
  • Faible encombrement et câblage réduit grâce au boîtier compact et autonome
  • Les nombreuses plages de mesure et interfaces disponibles permettent une intégration parfaite et économique dans tous les environnements de production
  • Les faibles coûts d'investissement permettent la mise en place d'un système d'assurance qualité constant et régulier
  • La technologie de mesure sans contact à une distance sécurisée permet de contrôler la qualité pendant la production
  • Contrôle sans usure ni dommage grâce à la technologie de mesure sans contact
  • Caractéristiques techniques - aperçu
    Plage de mesure26 mm ... 500 mm, 6 % ... 90 % de réémission (selon le type)
    Résolution2 µm ... 100 µm 1)(selon le type)
    Reproductibilité

    6 µm 2) 1) 3) 4)

    15 µm 2) 1) 3) 4)

    30 µm 2) 1) 3) 4)

    90 µm 2) 1) 3) 4)

    180 µm 2) 1) 3) 4)

    225 µm 2) 1) 3) 4)

    300 µm 2) 1) 3) 4)

    (selon le type)

    Temps de réponse1 ms / 10 ms / 35 ms, 2 ms / 15 ms / 50 ms 5)(selon le type)
    Fréquence de mesure1,3 kHz ... 2 kHz (selon le type)
    Sortie de commutation

    2 x PNP (100 mA) 6)

    1 x PNP (100 mA) 6)

    2 x NPN (100 mA) 6)

    1 x NPN (100 mA) 6)

    (selon le type)

    Température ambianteStockage -20 °C ... +60 °C
    Interface de données

    1 x 4 mA ... 20 mA (< 300 Ω)

    1 x 0 V ... 10 V (> 10 kΩ)

    RS-422

    (selon le type)

    • 1) Pour réglage de la moyenne sur moyen.
    • 2) 6 % ... 90 % de réémission.
    • 3) Conditions constantes.
    • 4) Pour des performances optimales, respecter un temps de montée en température max. de 5 minutes.
    • 5) Adaptation automatique de la sensibilité ≤ 4 ms, 6 ms pour les modèles avec plage de mesure 100 mm ... 400 mm.
    • 6) PNP : HIGH = UV - (< 2 V) / LOW = < 2 V , NPN : HIGH = < 2 V / LOW = UV.
