OD-Precision

OD-Precision

Détection opto-électronique
(Code: OD-Precision)
En Stock

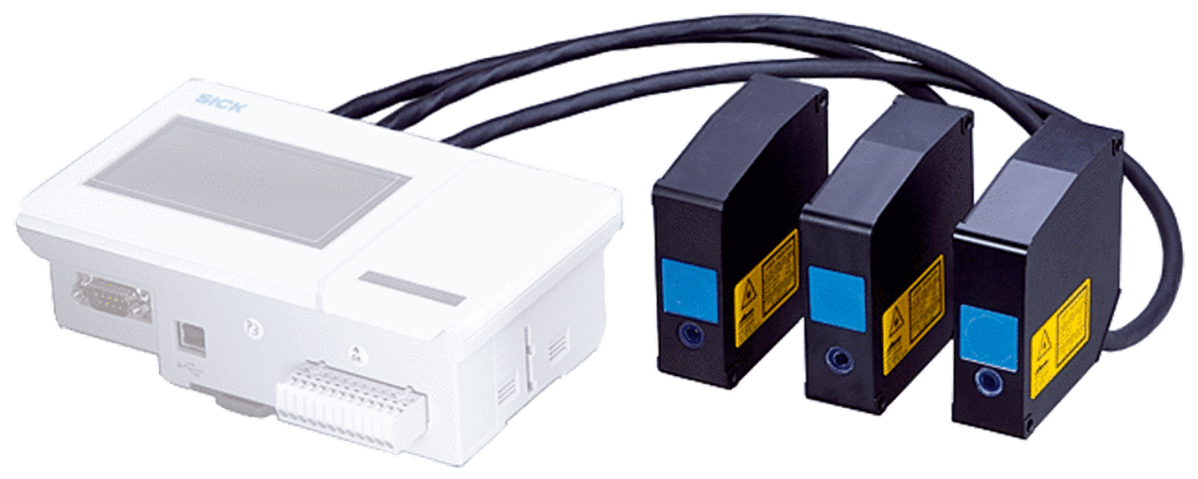

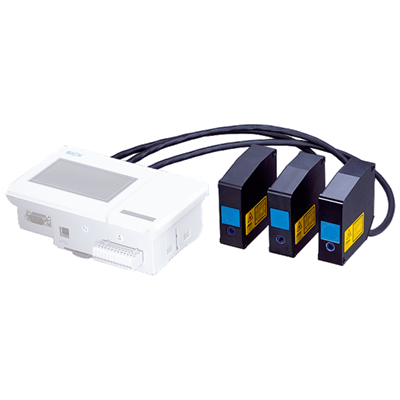

Trois capteurs avec une unité d'évaluation : calculer les dimensions avec une extrême précision
0g
Trois capteurs avec une unité d'évaluation : calculer les dimensions avec une extrême précision

L'OD Precision est un système de mesure optique extrêmement précis pour la mesure des surfaces d'objet exigeantes. Outre les surfaces très brillantes et sombres, il peut mesurer les matériaux semi-transparents ou totalement transparents. Il est désormais possible de raccorder jusqu'à trois têtes de capteur à une unité d'évaluation, par ex. pour mesurer la planéité des surfaces. Pour réduire le coût de l'investissement, le capteur peut être utilisé avec RS-422 et donc sans unité d'évaluation



En bref
  • Plusieurs plages de mesure de 24 mm ... 26 mm à 300 mm ... 700 mm
  • Mesure indépendante de la surface avec le récepteur CMOS
  • Précision et fréquence de la mesure élevées
  • Mesure de l'épaisseur du verre avec une seule tête de capteur
  • Plusieurs tailles de spot lumineux
  • Compensation intégrée de trois capteurs max.
  • Fonctionnement autonome par RS-422
Vos avantages
  • Cette technique de mesure sans contact extrêmement précise garantit la qualité des produits finaux directement pendant le processus de production.
  • L'algorithme de mesure indépendant de la surface réduit la durée d'immobilisation des machines
  • Les temps de passage diminuent en raison de la fréquence de mesure élevée de 10 kHz max.
  • Exécution simple et économique des tâches de mesure exigeantes grâce à la compensation de plusieurs têtes de capteur
  • Le fonctionnement autonome en option améliore les performances de l'OD Precision tout en réduisant le coût de l'investissement
  • L'écran LC clair simplifie et réduit le coût de la mise en service
  • Nombreuses interfaces pour une intégration fluide dans l'environnement de production existant
  • Caractéristiques techniques - aperçu
    Plage de mesure24 mm ... 700 mm, 6 % ... 90 % de réémission pour les réglages standard (selon le type)
    Résolution

    0,02 µm 1)

    0,2 µm ... 10 µm 2)

    (selon le type)

    Reproductibilité

    0,06 µm 3)

    0,6 µm 4)

    3 µm 4)

    6 µm 4)

    15 µm 4)

    30 µm 4)

    (selon le type)

    Temps de réponse0,1 ms 5) 6)
    Fréquence de mesure1,25 kHz ... 10 kHz (selon le type)
    Sortie de commutation

    5 x PNP (100 mA) 7) 8)

    5 x NPN (100 mA) 7) 8)

    (selon le type)

    Température ambianteStockage -20 °C ... +60 °C (selon le type)
    Interface de données

    RS-422

    RS-232

    USB

    (selon le type)
    • 1) Mesure pour une réémission de 90 % (céramique, blanc) ou miroir pour OD25-x , réglage de la moyenne sélectionné : 256 ou 4096 pour OD25-x.
    • 2) Mesure pour une réémission de 90 % (céramique, blanc) ou miroir pour OD5-25x , réglage de la moyenne sélectionné : 4096.
    • 3) Mesure pour une réémission de 90 % (céramique, blanc) ou miroir pour OD25-x , réglage de la moyenne sélectionné : 256 ou 4096 pour OD25-x , conditions constantes.
    • 4) Mesure pour une réémission de 90 % (céramique, blanc) ou miroir pour OD5-25x , réglage de la moyenne sélectionné : 4096 , conditions constantes.
    • 5) Le temps nécessaire pour l'adaptation automatique de la sensibilité se calcule à partir de : période d'échantillonnage x 20 Pour le réglage standard 100 µs (10 kHz), cela correspond à <= 2 ms.
    • 6) Réglage standard pour OD5-350x100 et OD5-500x200 = 0,8 ms, ou 1,25 kHz, tous les autres = 0,1 ms / 10 kHz.
    • 7) PNP : HIGH = UV - (< 2 V) / LOW = < 2 V , NPN : HIGH = < 2 V / LOW = UV.
    • 8) Avec utilisation d'un bornier externe de 50 pôles (accessoires)
