Capteurs magnétiques pour vérins avec deux points de commutation réglables individuellement

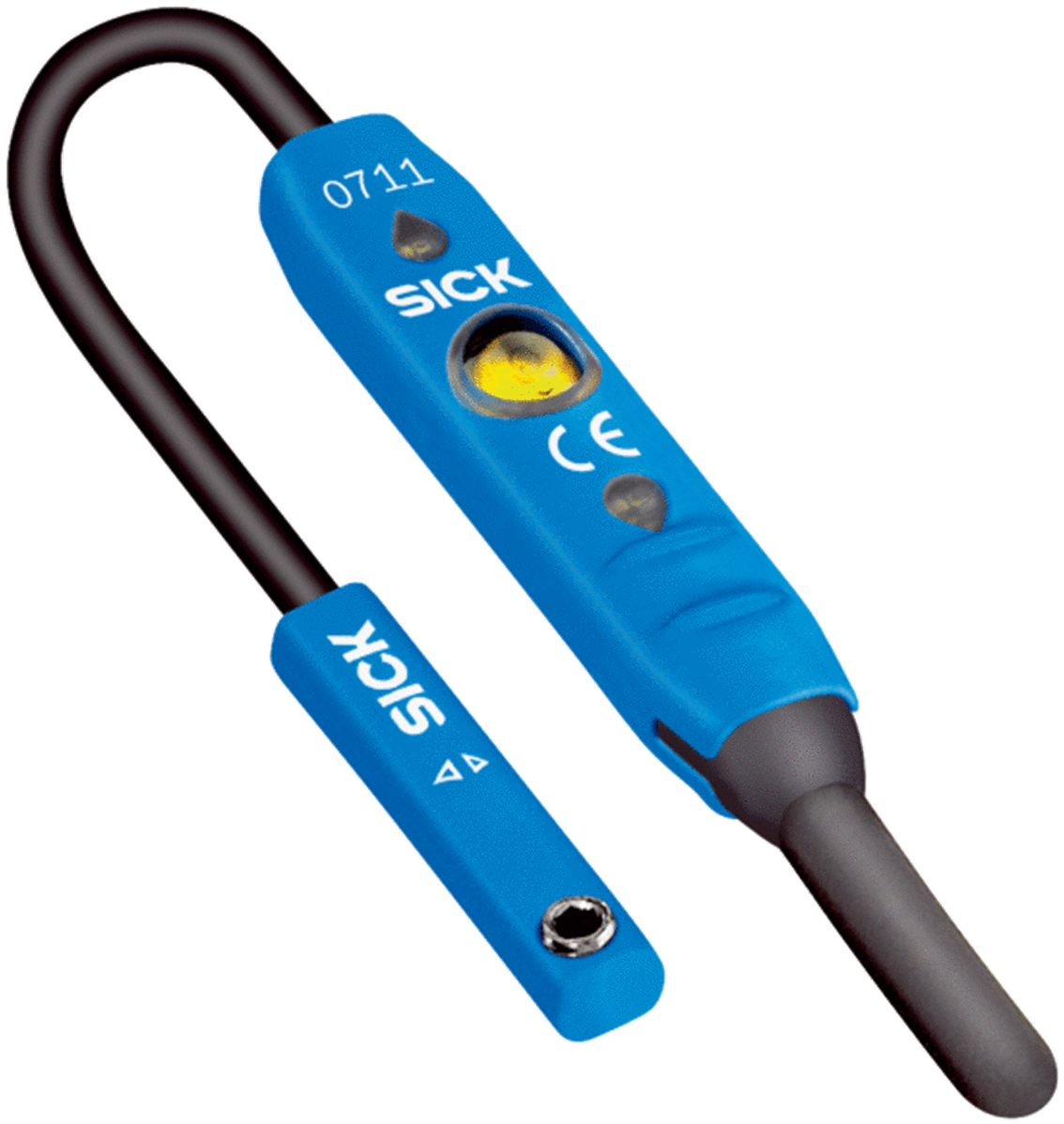

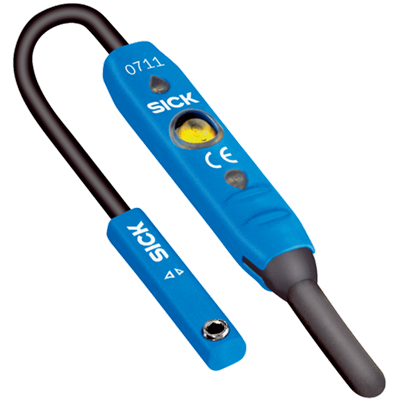

Les capteurs magnétiques pour vérins MZ2Q de SICK
permettent de détecter deux positions de fin de course ou positions
intermédiaires sur les vérins pneumatiques, les grappins ou les curseurs
avec un seul capteur. Ceci est réalisé avec deux points de commutation
réglables individuellement dans un seul boîtier de capteur. Cette
solution est plus simple, rapide et économique que les variantes
classiques car une seule rainure est utilisée. Le montage et le câblage
sont plus simples et l'application est réalisée très efficacement.
En bref
- Capteurs magnétiques pour vérins pour tous les vérins courants, les curseurs linéaires et les grappins à rainure en C
- Réglage facile de deux points de commutation avec la touche d'apprentissage
- Plage de détection jusqu'à 50 mm de course
- L'insertion du capteur par le haut dans la rainure permet un montage facile et rapide
Vos avantages
- Un capteur, deux points de commutation : réduction des coûts et gain de temps assurés pour la mise en service
- Flexibilité accrue grâce à la plage de détection jusqu'à 50 mm
- Résout les applications de précision pneumatiques grâce à la définition intuitive et précise de deux points de commutation
- Installation et remplacement du capteur faciles et rapides grâce au montage du capteur par insertion et vissage (« drop in »)
- Réglages flexibles du capteur, contrôle, diagnostic avancé et visualisation via IO-Link (selon le type)
Caractéristiques techniques - aperçu
| Fonction de sortie | Contact NO |
| Apprentissage | ✔ |
| Formes de vérin avec adaptateur | Rail SMC ECDQ2, rail SMC CDQ2 |
| Longueur du boîtier | 19,5 mm |
| Tension d'alimentation | 12 V DC ... 30 V DC |
