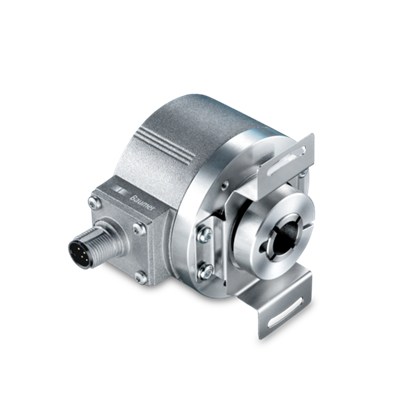

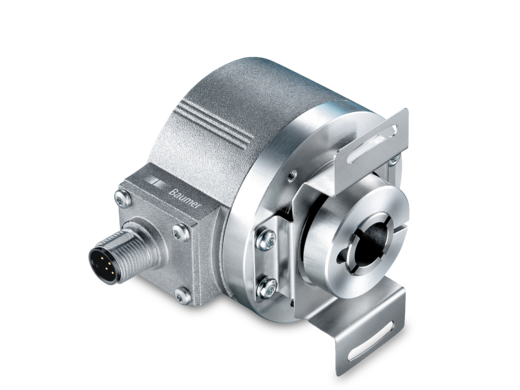

EIL580P-B

(Code: EIL580P-B)

En Stock

Taille ø58 mm
Précise détection optique (interpolée)
Niveau signal de sortie programmable (TTL ou HTL)
Axe creux non traversant / traversant, ø8...15 mm
Raccordement axial, radial ou tangentiel
Impulsions par tour 1...65536, programmable
Haute protection jusquà IP 67
Haute résistance aux chocs et aux vibrations

Caractéristiques techniques

Caractéristiques électriques

Alimentation

4,75...30 VDC

Protection contre l'inversion de polarité

Protection court-circuit

Courant de service à vide

≤70 mA

Temps d'initialisation

≤30 ms après mise tension

Impulsions par tour

1 ... 65536

Période

45...55 % typique à 1024, 2048 impulsions (autre cf. le tableau Période)

Signal de référence

Top zéro 90° ou 180°

Principe de détection

Optique

Fréquence de sortie

≤300 kHz (TTL)
≤160 kHz (HTL)

Segnali d'uscita

A+, B+, R+, A-, B-, R-

Etage de sortie

TTL/RS422
HTL/Push-pull

Paramètres programmables

Niveau de sortie TTL/HTL
Nombre d'impulsions 1...65536
Top zéro largeur 90°/180°
Position d'impulsion zéro
Séquence de signaux

Immunité

DIN EN 61000-6-2

Emission

DIN EN 61000-6-3

Agrément

UL 508 / CSA 22.2

Caractéristiques mécaniques

Taille (bride)

ø58 mm

Type d'axe

ø8...15 mm (axe creux non traversant)

Jeu axe moteur admissible

±0,2 mm axiale
±0,03 mm radiale

Protection DIN EN 60529

IP 65 (sans joint)
IP 67 (avec joint)

Vitesse de rotation

≤6000 t/min (+20 °C, IP 67)
≤8000 t/min (+20 °C, IP 65)

Couple de démarrage

≤0,02 Nm (+20 °C, IP 65)
≤0,025 Nm (+20 °C, IP 67)

Matière

Boîtier: fonte d'aluminium
Bride: aluminium

Température de fonctionnement

-40...+100 °C

Humidité relative

90% sans condensation

Résistance

DIN EN 60068-2-6 Vibrations 30 g, 10-2000 Hz
DIN EN 60068-2-27 Choc 250 g, 6 ms

Connexion

Embase mâle M12, 8 points
Embase mâle M23, 12 points
Câble

Poids

300 g
