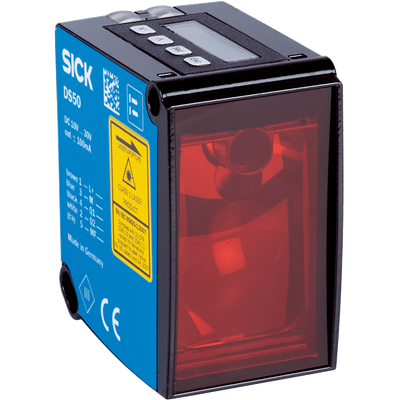

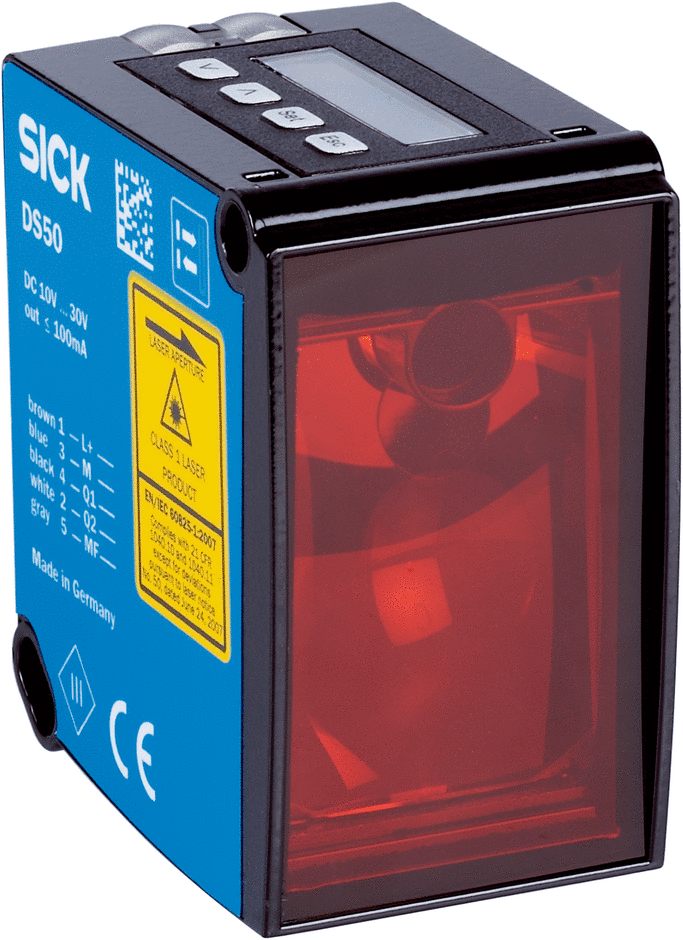

Dx50

Dx50

Détection opto-électronique
(Code: Dx50)
En Stock
Mesure de distance fiable, précise et polyvalente
0g
Mesure de distance fiable, précise et polyvalente

Les capteurs de distance de la gamme Dx50 offrent des plages de mesure de 10 m, 20 m voire de 50 m sur réflecteur, selon la classe de performances et laser. En raison des vastes plages de mesure, les capteurs sont polyvalents et s'intègrent dans n'importe quel environnement de production, avec des sorties de signal à commutation, analogiques ou série. Même la mise en service est très simple grâce au concept d'utilisation intuitif et continu. Les produits Dx50 se distinguent par leur excellente fiabilité, l'immunité aux lumières parasites et la précision propre au procédé HDDM. D'un excellent rapport prix-performances, les produits de la gamme Dx50 s'adaptent à tous les besoins



En bref
  • Fiabilité parfaite, immunité aux lumières parasites et excellent rapport prix-performance grâce à la technologie HDDM?
  • Plages de mesure de 10 m ou 20 m directement sur l'objet ou de 50 m sur un réflecteur
  • Différents niveaux de performance selon la catégorie de produit et la classe de protection laser
  • Différentes interfaces : à commutation, analogiques ou série
  • Afficheur intuitif et universel
  • Robuste boîtier en zinc moulé sous pression
  • Large plage de température d'utilisation de -30 °C à +65 °C
Vos avantages
  • Les plages de mesure de 10, 20 ou 50 m associées aux différentes interfaces disponibles facilitent l'intégration dans tous les environnements de production
  • La précision et la fiabilité élevées de la mesure contribuent à améliorer la qualité et la stabilité des processus
  • Les fréquences de mesure et de commutation élevées permettent d'atteindre des cadences rapides
  • La gamme Dx50 offre un éventail de solutions permettant de s'adapter sans peine aux changements de situation
  • Réduction des coûts de mise en service grâce à l'utilisation simple et rapide avec un afficheur
  • La plage de températures de -30 °C à +65 °C permet d'utiliser les capteurs à l'extérieur ou dans le secteur frigorifique
  • Disponibilité accrue des machines grâce à l'excellente immunité aux lumières parasites jusqu'à 40 klx

  • Caractéristiques techniques - aperçu
    Plage de mesure

    200 mm ... 20.000 mm, 90 % de réémission, 18 % de réémission, 6 % de réémission

    200 mm ... 50.000 mm, sur bande réflecteur « Diamond Grade »

    (selon le type)

    Reproductibilité

    5 mm / 2,5 mm 1) 2) 3)

    3 mm / 2 mm / 1 mm 1) 2) 4)

    3 mm / 2 mm 1) 3)

    0,5 mm / 0,3 mm / 0,25 mm 1) 4) 5)

    (selon le type)

    Précision

    ± 10 mm 6)

    ± 7 mm 6)

    ± 10 mm 7) 6)

    ± 7 mm

    ± 3 mm 8)

    (selon le type)

    Temps de réponse

    20 ms / 30 ms 3) 9)

    15 ms / 30 ms / 80 ms 4) 9)

    10 ms / 50 ms 3)

    20 ms / 100 ms 3)

    15 ms / 30 ms 3) 9)

    10 ms / 40 ms / 160 ms 4) 9)

    (selon le type)

    Interface de données

    RS-422

    SSI

    (selon le type)

    Sortie analogique1 x 0 V ... 10 V (≥ 5 kΩ)
    1 x 4 mA ... 20 mA (≤ 300 Ω)
    Sortie de commutation

    1 x PNP (100 mA) 10) 11)

    1 x NPN (100 mA) 10) 12)

    2 x PNP (100 mA) 10) 11)

    2 x NPN (100 mA) 10) 12)

    2 x / 1 x PNP (100 mA) 10) 11) 13)

    2 x / 1 x NPN (100 mA) 10) 12) 13)

    (selon le type)

    Température ambiante

    Fonctionnement -30 °C ... +65 °C

    Stockage -40 °C ... +75 °C

    Source d'émissionLaser, rouge
    Classe laser2 (EN 60825-1) / 1 (EN 60825-1) (selon le type)
    • 1) Correspond à 1 σ.
    • 2) 6 % ... 90 % de réémission.
    • 3) En fonction du calcul de la moyenne défini : rapide/lent.
    • 4) En fonction du calcul de la moyenne défini : rapide/moyen/lent.
    • 5) Valeurs standard.
    • 6) 90 % de réémission.
    • 7) Par rapport à la distance affichée.
    • 8) 200 mm à 4.000 mm : ≤ ± 5 mm.
    • 9) Introduction latérale de l'objet dans la plage de mesure.
    • 10) Sortie Q protégée contre les courts-circuits.
    • 11) PNP : HIGH = UV - (< 2,5 V) / LOW = 0 V.
    • 12) NPN : HIGH = < 2,5 V / LOW = UV.
    • 13) Selon la fonction MF définie : sortie de commutation 2 / laser désactivée, apprentissage externe.
