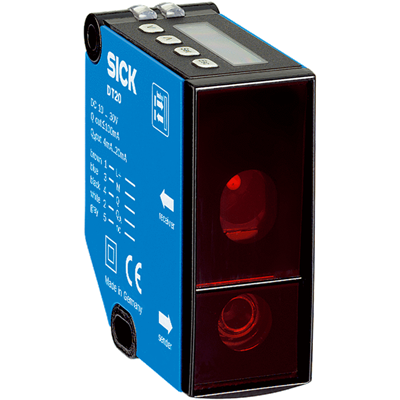

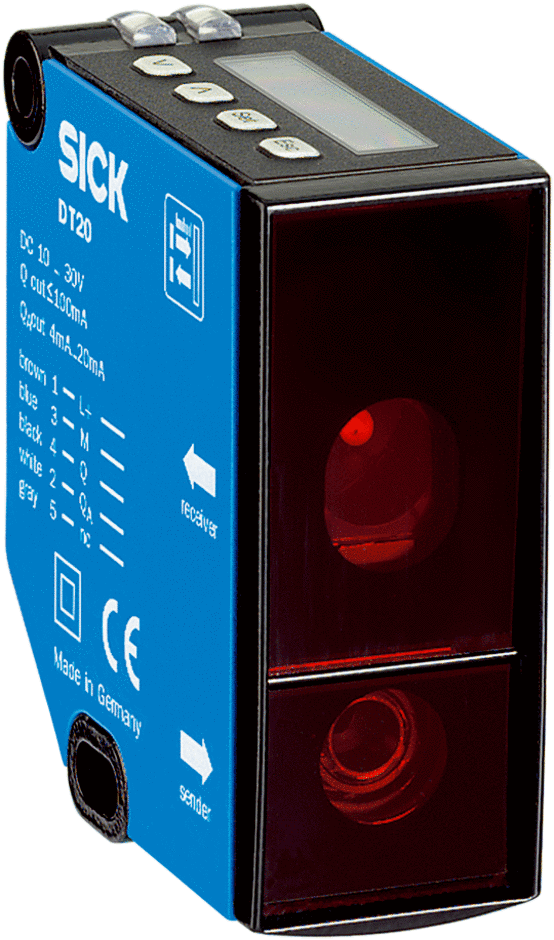

DT20-Hi

DT20-Hi

Détection opto-électronique
(Code: DT20-Hi)
En Stock
Fiable et précis jusqu'à 1 m
0g
Fiable et précis jusqu'à 1 m

Le capteur de distance DT20 Hi convient parfaitement au contrôle de la qualité jusqu'à 1 m. La mesure fiable et précise de la distance, quelle que soit la couleur, permet un contrôle continu de tous les objets. Même les petits objets peuvent être mesurés grâce au laser à lumière rouge précis. L'excellente précision du DT20 Hi et ses multiples fonctions lui permettent d'exécuter presque toutes les tâches de mesure exigeantes.



En bref
  • Quatre plages de mesure de 50 mm à 1 000 mm
  • Grande linéarité jusqu'à ± 0,5 mm
  • Le récepteur CMOS permet de mesurer la distance, quelles que soient la couleur et la brillance
  • Laser à lumière rouge
  • Sortie analogique et TOR de sécurité à graduation libre
  • Écran avec guidage par menu intuitif
  • Options de réglage avancées (par ex. calcul de la moyenne, fonction arrêt du laser externe, etc.)
Vos avantages
  • La mesure fiable et précise permet d'obtenir une excellente qualité de production.
  • Les résultats de mesure fiables et homogènes sur des couleurs variées réduisent les temps d'équipement.
  • Les multiples fonctions permettent de réaliser les tâches spécifiques aux clients
  • Mise en service rapide par apprentissage avec des touches, un câble ou par réglage numérique
  • L'alignement simple et précis avec un laser à lumière rouge et les informations qui s'affichent sur l'écran LC réduisent la durée de la mise en service
  • Boîtier métallique résistant pour une utilisation dans les environnements difficiles
Caractéristiques techniques - aperçu

Plage de mesure50 mm ... 1.000 mm, 6 % ... 90 % de réémission (selon le type)
Résolution

100 µm ... 500 µm 1)

1.000 µm 1) 2)

(selon le type)

Reproductibilité

0,5 mm / 0,25 mm / 0,125 mm 1) 3) 4)

1 mm / 0,5 mm / 0,25 mm 1) 3) 4)

2 mm / 1 mm / 0,5 mm 1) 3) 4)

10 mm / 5 mm / 2,5 mm 1) 3) 4) 2)

(selon le type)

Temps de réponse2,5 ms / 10 ms / 40 ms, 5 ms / 20 ms / 80 ms 3)(selon le type)
Fréquence de mesure400 Hz / 200 Hz (selon le type)
Sortie de commutation

1 x PNP (100 mA) 5)

1 x NPN (100 mA) 5)

(selon le type)

Température ambiante

Fonctionnement -20 °C ... +55 °C 6)

Stockage -40 °C ... +60 °C

Interface de données1 x 4 mA ... 20 mA (< 300 Ω)
  • 1) 6 % ... 90 % de réémission.
  • 2) Pour les distances < 600 mm, les modèles à plage de mesure 100 mm ... 1.000 mm atteignent les spécifications des modèles à plage de mesure 100 mm ... 600 mm.
  • 3) En fonction du calcul de la moyenne défini : rapide/moyen/lent.
  • 4) En cas de calibrage régulier dans l'application.
  • 5) PNP : HIGH = UV - (< 2 V) / LOW = < 2 V , NPN : HIGH = < 2 V / LOW = UV.
  • 6) Température de fonctionnement pour UV = 24
