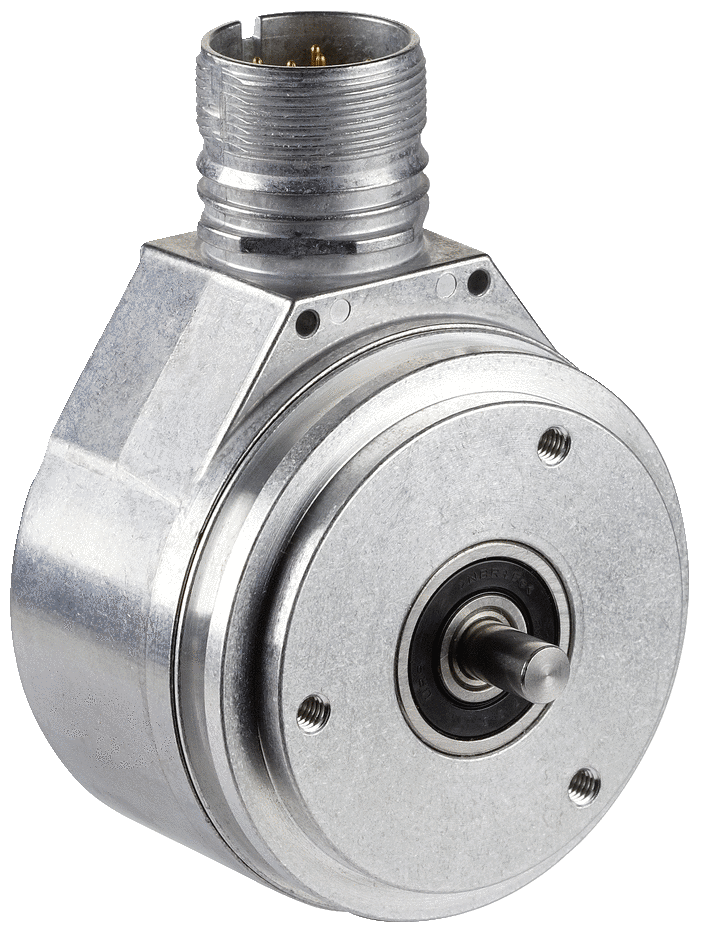

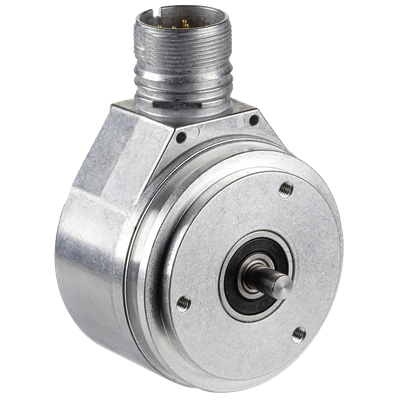

Précis, flexible, polyvalent
Avec une résolution totale élevée de 18 bits
(AFS60) ou de 30 bits (AFM60) et un grand choix de paramètres
programmables, le codeur absolu monotour AFS60 et le codeur absolu
multitours AFM60 sont les meilleures références dans le domaine des
codeurs rotatifs. La haute résolution associée à la classe de protection
IP élevée permet l'utilisation dans un grand nombre d'applications
industrielles. Les deux codeurs sont équipés de l'interface SSI ,
l'AFM60 est en plus disponible avec les interfaces combinées SSI +
incrémental et SSI + sin/cos.
Grâce à la grande distance par
rapport au palier d'arbre de 30 mm, la gamme de produits AFS60/AFM60
obtient des propriétés de rotation nettement meilleures comme codeurs à
roulements à billes bloqués. Malgré la grande distance par rapport au
palier, les produits AFS60 et AFM60 brillent par leur forme compacte.
L'AFS60 et l'AFM60 peuvent être programmés avec le même outil de programmation (PGT-08-S) que la gamme de produits SICK DFS60.
En bref
- Codeur absolu haute résolution avec jusqu'à 30 bits (AFM60) ou jusqu'à 18 bits (AFS60)
- Bride de serrage, bride synchro, arbre creux traversant ou non traversant
- Interface SSI-, SSI + incrémental ou SSI + sin/cos
- Résolution, offset, etc. programmables (selon le type)
- Connectique : connecteur M12, M23 ou départ de câble
- Indice de protection : IP67 (boîtier), IP65 (arbre)
- Température de service : -30 °C à +100 °C (selon le type)
Vos avantages
- La programmabilité du codeur permet un stockage réduit, une disponibilité élevée de la machine et une installation facile
- Positionnement précis grâce aux résolutions élevées
- Grand choix d'interfaces mécaniques et de possibilités pour établir des contacts électriques : adapté à toutes les applications
- Convient à des applications avec encombrement restreint (très faible profondeur de montage de 30 mm)
- Très bonnes propriétés de rotation grâce à la grande distance par rapport au palier
- Un outil de programmation et un logiciel avec détection automatique du codeur pour AFS60/AFM60/DFS60
Caractéristiques techniques - aperçu
| Interface électrique | SSI/Gray SSI/Gray + Incremental, HTL SSI/Gray + Incremental, TTL SSI / Gray + sin/cos, 1.024 périodes SSI / Gray, programmable SSI / Gray + incrémental TTL/HTL, programmable SSI / Gray + sin/cos, 1.024 périodes, programmable (selon le type) |
| Résolution | 9 bit x 12 bit 10 bit x 12 bit 12 bit x 12 bit 11 bit x 12 bit 8 bit x 12 bit 13 bit x 12 bit 14 bit x 12 bit 15 bit x 12 bit 16 bit x 12 bit 18 bit x 12 bit 17 bit x 12 bit 11,81 bit 12 bit 15 bit 10 bit 14 bit 9,23 bit 13 bit 18 bit 16 bit (selon le type) |
| Interface mécanique | Arbre plein, bride synchro Arbre plein, à méplat, bride de serrage Axe creux non traversant Axe creux traversant (selon le type)
|
| Mode de raccordement | Connecteur mâle radial Câble universel Câble radial (selon le type) |
| Température ambiante | -30 °C ... +100 °C (selon le type) |
| Indice de protection | IP 65 / IP 67 / IP 65 / IP 65 (selon le type) |
| Programmable | - / ✔ (selon le type) |
