AFS-AFM60_EtherNet-IP

AFS-AFM60_EtherNet-IP

Codeurs
(Code: AFS-AFM60_EtherNet-IP)
En Stock
Intelligente, puissante, précise
0g
Intelligente, puissante, précise

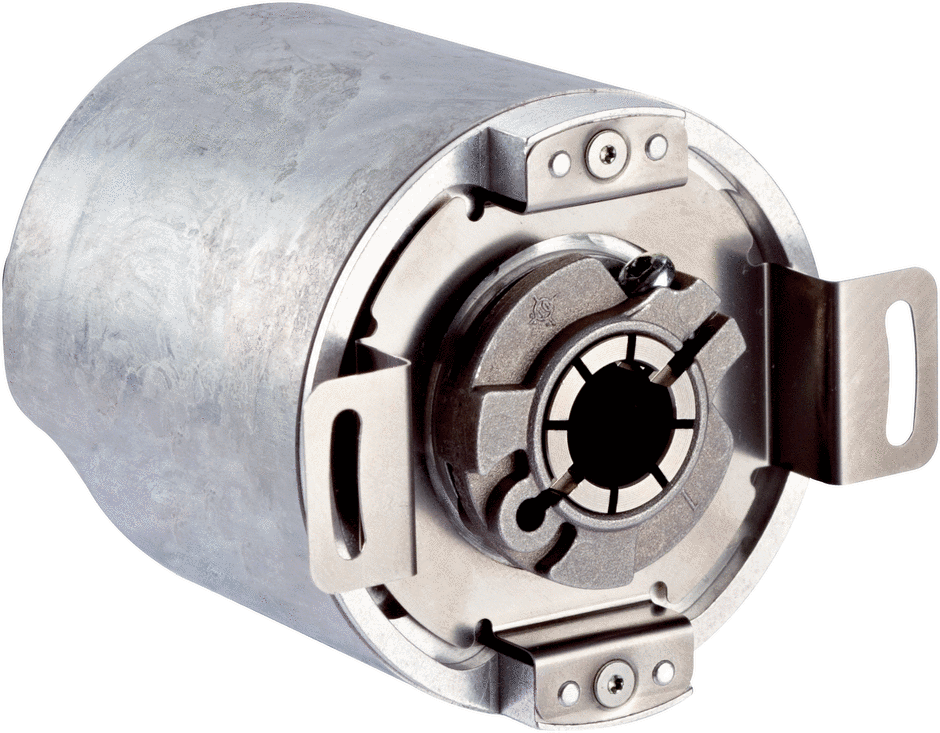

Le codeur AFS60/AFM60 EtherNet/IP offre avec ses nombreuses possibilités d'autosurveillance et de diagnostic un net atout en termes de disponibilité. Avec une résolution de 30 bits et sa grande robustesse, le nouveau codeur absolu multitours AFM60 est la meilleure référence tout comme le codeur absolu monotour 18 bits. Ainsi, ils conviennent particulièrement aux conditions d'utilisation difficiles pour lesquelles une précision et une disponibilité absolues sont importantes. Grâce à la grande distance par rapport au palier d'arbre de 30 mm, la gamme AFS60/AFM60 obtient une bien meilleure robustesse comme codeurs à roulements à billes bloqués. L'AFS60/AFM60 avec interface EtherNet/IP dispose d'un assemblage de configuration qui facilite nettement la configuration des commandes. La fonction Device Level Ring (DLR) garantit la meilleure disponibilité de la machine même en cas de rupture de câble. L'utilisateur dispose de toutes nouvelles possibilités d'évaluation grâce au grand nombre de fonctionnalités de diagnostic de l'AFS60/AFM60.


En bref
  • Codeur absolu haute résolution 30 bits (18 bits pour monotour et 12 bits pour multitours)
  • Device Level Ring (fonction DLR)
  • Diagnostic complet : valeurs min. et max. pour la température, position, vitesse. Compteur d'heures de fonctionnement, affichages de balises d'informations, alarmes et avertissements par ex. par un
  • En-tête de défaut (32 bits)
  • Affichage d'état avec 5 double LED
  • Fonctionnalité d'axe rond
  • Adresse IP par commutateurs DHCP / DEC
  • Interface EtherNet/IP (profil étendu 0x22)
  • Bloc fonctionnel
Vos avantages
  • La fonction DLR offre une fiabilité avec une maintenance simple et une adaptation facile aux topologies de réseau présentes
  • Réduction des coûts d'installation grâce à l'économie de commutateurs externes
  • Productivité élevée grâce au diagnostic perfectionné avec un en-tête de défaut de 32 bits, une communication rapide et une bonne redondance
  • Parfaite disponibilité de la machine grâce à la détection précoce d'avertissement et de défauts
  • Réglage facile pour différentes applications grâce à la fonctionnalité d'axe rond
  • Installation facile grâce à la configuration conviviale Assembly on board
Caractéristiques techniques - aperçu
Interface électriqueEtherNet/IP
Résolution

18 bit x 12 bit

12 bit

18 bit

(selon le type)

Interface mécanique

Axe creux non traversant

Arbre plein, bride synchro

Arbre plein, à méplat, bride de serrage

Arbre plein, à méplat

Arbre plein, bride de serrage

(selon le type)

Mode de raccordementConnecteur mâle axial
Température ambiante-30 °C ... +85 °C
Indice de protectionIP 65, IP 67
Programmable
